SIRCO MV PV
Выключатель нагрузки для систем на фотоэлектрических элементах
от 63 до 80 A, до 1000 В DC
SIRCO MV PV 1000 В - 80 A
прямое управление
Функция
SIRCO MV PV — управляемые вручную многополюсные выключатели нагрузки. Они включают и выключают ток под нагрузкой и обеспечивают оптимальное безопасное отключение для любой фотоэлектрической цепи.
Преимущества
Модульное устройство
SIRCO MV PV — это устройства, которые монтируются на DIN-рейку или монтажную панель и могут встраиваться в модульную панель с вырезом 45 мм спереди.
Запатентованная технология коммутации
SIRCO MV PV использует преимущества проверенной технологии размыкания, основанной на системе двойных размыкающих контактов с дугогасительными камерами.
Решение для
- Жилые здания
- Здания
- Солнечные электростанции
Преимущества
- Модульное устройство
- Запатентованная технология коммутации
- Эксплуатационные показатели - 1000 В DC
Соответствие стандартам
- IEC 60947-3
- IEC 60364-4-410
- IEC 60364-7-712
Свидетельства и сертификаты(1)
(1) Коды изделий по запросу.
Коды изделий
SIRCO MV PV 1000 В DC - монтаж на DIN-рейке или монтажной панели
| Ток (A) | Тип цепи | Кол-во полюсов | Корпус выключателя | Ручка прямого управления | Ручка выносного фронтального управления | Штанга для ручки выносного фронтального управления | Дополнительный контакт | Соединительная шина |
| 63 A | Одинарная PV цепь | 4 пол. | 22PV 4106 | Тип M0b Синяя 2299 5042(1) Тип M0 Синяя 2299 5022 |
Тип S0 Черная IP55 1491 0111(1)(2) Черная IP65 1493 0111(2) Красная / Желтая IP65 1494 0111(2) Тип S1 Черная IP55 1411 2111(2) Черная IP65 1413 2111(2) Красная / Желтая IP65 1414 2111(2) |
Тип S0 150 мм 1409 0615 200 мм 1409 0620 320 мм 1409 0632 Тип S1 200 мм 14010620 320 мм 14010632 400 мм 1401 0640 |
1 контакт НЗ+НO 2299 0001(3) 1 контакт 2 НЗ 2299 0011(3) 1 контакт НO 3999 0701 1 контакт НЗ 3999 0702 |
2 шт. 2209 2016 |
| 80 A | 4 пол. | 22PV 4108 |
(1) Стандарт.
(2) Ручка с механизмом снятия блокировки.
(3) Только сигнальный контакт.
Аксессуары
Ручка прямого управления
| Ручка прямого управления типа M0b | ||
| Ток (A) | Цвет ручки | Код изделия |
| 63 ... 80 | Синяя | 2299 5042(1) |
(1) Стандарт.
| Компактная ручка прямого управления типа M0 | ||
| Ток (A) | Цвет ручки | Код изделия |
| 63 ... 80 | Синяя | 2299 5022 |
Ручка M0b
Ручка M0
Ручка выносного управления с блокировкой двери
Использование
Ручки выносного управления с блокировкой двери включают декоративную рамку, являются запираемыми и должны использоваться с удлинительной штангой.
В шкафу сумматора мощности, расположенном рядом с секциями солнечных элементов или рядом с инвертором, мы рекомендуем использовать ручку выносного управления с блокировкой двери для безопасности.
Пример
Благодаря функции блокировки корпуса в положении «ВКЛ» оператор будет вынужден безопасным образом отключить и изолировать секции солнечных элементов перед проведением каких-либо работ.
Открыть дверцу, когда переключатель находится в положении «ВКЛ», можно только путем отключения функции блокировки с помощью специального инструмента (только для уполномоченных специалистов). Функция блокировки восстанавливается при повторном закрытии дверцы.
| Ручка типа S0 - Фронтальное управление I - 0 | ||||
| Ток (A) | Тип ручки | Цвет ручки | Степень защиты, IP(1) | Код изделия |
| 63 ... 80 | S0 | Черная | IP55 | 1491 0111(2) |
| 63 ... 80 | S0 | Черная | IP65 | 1493 0111(2) |
| 63 ... 80 | S0 | Красная / Желтая | IP65 | 1494 0111(2) |
| Ручка типа S1 - Фронтальное управление I - 0 | ||||
| Ток (A) | Тип ручки | Цвет ручки | Степень защиты, IP(1) | Код изделия |
| 63 ... 80 | S1 | Черная | IP55 | 1411 2111(2) |
| 63 ... 80 | S1 | Черная | IP65 | 1413 2111(2) |
| 63 ... 80 | S1 | Красная / Желтая | IP65 | 1414 2111(2) |
(1) IP: степень защиты согласно стандарту IEC 60529.
(2) Ручка с механизмом снятия блокировки.
Ручка типа S0
Ручка типа S1
Штанга для выносной ручки
Использование
Стандартные значения длины:
- 150 мм
- 200 мм
- 320 мм
- 400 мм
Иные значения длины:
проконсультируйтесь с нами.
| Для SIRCO MV PV | |||
| Ток (A) | Тип ручки | Длина (мм) | Код изделия |
| 63 ... 80 | S0 | 150 мм | 1409 0615 |
| 63 ... 80 | S0 | 200 мм | 1409 0620 |
| 63 ... 80 | S0 | 320 мм | 1409 0632 |
| 63 ... 80 | S1 | 200 мм | 1401 0620 |
| 63 ... 80 | S1 | 320 мм | 1401 0632 |
| 63 ... 80 | S1 | 400 мм | 1401 0640 |

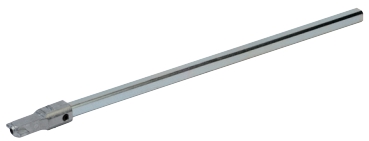

Штанга для ручки типа S0 для SIRCO MV PV 63 ... 80 A

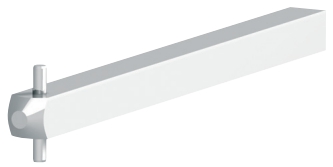

Штанга для ручки типа S1 для SIRCO MV PV 63 ... 80 A
Дополнительный контакт
Использование
Тип M
Индикация положений 0 и I с помощью НО + НЗ или 2 НО дополнительных контактов. Они могут быть установлены с правой стороны SIRCO MV PV. Можно установить до 2 модулей дополнительных контактов.
Тип U
Предварительное размыкание и индикация с помощью дополнительного НО или НЗ контакта.
Максимум 2 дополнительных контакта.
| Тип M | |||
| Ток (A) | Контакт (контакты) | Тип контакта | Код изделия |
| 63 ... 80 | 1 контакт | НO + НЗ | 2299 0001(1) |
| 63 ... 80 | 1 контакт | 2 НЗ | 2299 0011(1) |
(1) Только сигнальный контакт.
| Тип U | |||
| Ток (A) | Контакт (контакты) | Тип контакта | Код изделия |
| 63 ... 80 | 1 дополнительный контакт | НO | 3999 0701 |
| 63 ... 80 | 1 дополнительный контакт | НЗ | 3999 0702 |
Тип M
Тип U
Тип M
Конфигурации дополнительных контактов для SIRCO MV PV
- Максимум 2 дополнительных контакта типа «U»
- Максимум 2 модуля дополнительных контактов типа «M»
Клеммные крышки
Использование
Защита вверху и внизу от прямого контакта с соединительными частями (набор из 2 блоков).
Преимущество
Перфорация позволяет проводить дистанционный тепловой контроль без снятия крышек.
Клеммные крышки также обеспечивают фазное разделение.
| Для SIRCO MV PV | |||
| Ток (A) | Кол-во полюсов | Положение | Код изделия |
| Код изделия | 4 пол. | вверху и внизу | 2294 4016 |
Соединительные шины для последовательного соединения полюсов
Использование
Соединительные шины облегчают последовательное подключение полюсов, что позволяет применять следующие конфигурации:
- Низ/Низ
- Верх/Верх
- Низ/Верх
- Верх/Низ
Схемы соединений, см. «Последовательное подключение полюсов».
| Для SIRCO MV PV | ||
| Ток (A) | Упаковка | Код изделия |
| 63 ... 80 | 1 шт. | 2209 0016 |
| 63 ... 80 | 2 шт. | 2209 2016 |
Характеристики в соответствии с IEC 60947-3
от 63 до 80 А
| Номинальный ток | 63 A | 80 A | ||||
| Тепловой ток Ith при 40 °C (A) | 63 | 80 | ||||
| Тепловой ток Ith при 50 °C (A) | 63 | 80 | ||||
| Тепловой ток Ith при 60 °C (A) | 63 | 80 | ||||
| Номинальное напряжение изоляции Ui (В) | 1000 | 1000 | ||||
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) | 8 | 8 | ||||
| Номинальные рабочие токи Ie (A) | ||||||
| Номинальное напряжение | Категория применения | Тип цепи | Кол-во полюсов | Количество последовательных полюсов на полярность | [A] | [A] |
| 1000 В DC(1) | DC-21 B | Одинарная PV цепь | 4 пол. | 2 П + и 2 П - | 63 | 80 |
| Мощность короткого замыкания при 1000 В DC | ||||||
| Номинальный кратковременно допустимый сквозной ток 1 с. Icw (кА, ср.кв.зн.) | 5 | 5 | ||||
| Номинальное пиковое значение допустимого тока (кА, пиковое)(2) | 12 | 12 | ||||
| Соединение | ||||||
| Максимальное сечение жесткого медного кабеля (мм²) | 70 | 70 | ||||
| Момент затяжки мин. (Нм) | 4 | 4 | ||||
| Момент затяжки макс. (Нм) | 5,5 | 5,5 | ||||
| Механические характеристики | ||||||
| Рабочее усилие (Нм) | 4,2 | 4,2 | ||||
| Вес 3-пол. устройства (кг) | 0,7 | 0,7 | ||||
| Вес 4-пол. устройства (кг) | 0,9 | 0,9 | ||||
(1) PV выключатели нагрузки SIRCO MV PV подвергаются испытаниям на перенапряжение на 5% выше номинального напряжения.
Поэтому они могут использоваться при 1050 В постоянного тока в условиях эксплуатации непостоянного действия.
(2) Для номинального рабочего напряжения Ue = 400 В AC
Габаритные размеры
SIRCO MV PV от 63 до 80 A
Прямое фронтальное управление
Выносное фронтальное управление
A. 4 полюса
B. Ручка типа S0
C. Ручка типа S1
- Максимум 2 модуля дополнительных контактов типа «M»
- Максимум 2 дополнительных контакта типа «U»
Размеры для выносных ручек
SIRCO MV PV от 63 до 80 A
| Тип рукоятки | Прямое фронтальное управление | Высверливание двери | ||
| Направление поворота | ||||
Тип S0  |
 |
IP55 с 2 крепежными зажимами  |
IP65 с 4 крепежными винтами  |
С крепежной гайкой
sircm_038_a_1_gb_cat
 |
| Тип рукоятки | Прямое фронтальное управление | Высверливание двери | |
| Направление поворота | |||
Тип S1  |
 |
IP55 с 2 крепежными зажимами |
IP65 с 4 крепежными винтами
sircm_039_a_1_gb_cat
|
Последовательное подключение полюсов(1)
4 полюса - низ / низ
(1) Прочие подключения: см. указания по монтажу.
Соединительные шины от 63 до 80 A
