NETYS RT
Полная защита в стоечном или напольном исполнении
от 1100 до 11000 ВА
Простота установки
- Отсутствие необходимости настройки при первом включении.
- Возможность установки как вертикально, так и в стойку позволяет экономить место и время.
- Компактные размеры (вертикальная установка).
- Корпус стойки высокой плотности, обеспечивающий экономию ценного пространства стойки шкафного типа.
Высокая степень защиты и эксплуатационной готовности
- Режим двойного преобразования с волной синусоидальной формы полностью исключает попадание помех из сети/в сеть и обеспечивает максимальную защиту оборудования.
- Широкие пределы допустимых значений входного напряжения позволяют сократить переключения на питание от аккумуляторных батарей, тем самым значительно продлевая срок их службы.
- Возможность параллельной конфигурации и с резервированием 1+1 для обеспечения максимальной надежности электропитания ответственных нагрузок (до 22 кВА).
- Подключаемый ручной байпас с «горячей» заменой
Подтвержденная сертификатами мощность и производительность/h4>
- Технические характеристики испытаны и проверены независимой лабораторией.
- Полная производительность при температурах до 40 °C без снижения рабочих характеристик.
Простота эксплуатации
- Четкий и лаконичный ЖК-дисплей с поддержкой нескольких языков.
- Широкий ряд коммуникационных протоколов для интеграции в локальные вычислительные сети (LAN) или системы управления зданием.
- Совместимое с технологией «Интернета вещей» устройство для доступа к подключаемым службам.
- Функция сегментации нагрузки для предоставления приоритетов нагрузкам и управления в критических ситуациях.
Гибкие и расширенные возможности увеличения продолжительности резервного питания
- Модульная система с возможностью «горячей» замены, позволяющая подключать дополнительные аккумуляторные блоки (EBM), для удовлетворения любых требований по времени работы от батарей, в том числе уже после установки ИБП.
- Функция обнаружения истечения срока годности аккумуляторной батареи.
- Быстрая подзарядка — даже для очень длительной продолжительности работы от батарей.
- Совместимость с технологией на основе литий-ионных аккумуляторных батарей.
Решение для
- серверов и сетевых устройств
- систем связи VoIP
- структурированных кабельных систем
- систем видеонаблюдения
- систем управления
- коммутационных систем
- крупных центров обработки данных
Соответствие стандартам
- IEC 62040-1
- IEC 62040-2
- IEC 62040-3
Сертификация
Преимущества
Характеристики системы
- Комплект направляющих.
- Встроенный интерфейс сухих контактов (5000-11000 ВА).
- Разъем для подключения дополнительных аккумуляторных блоков.
- Порт для параллельной работы (5000-11000 ВА).
- Выносной выключатель питания ИБП.
- Датчик внутренней температуры.
Опции системы
- Модели ИБП с платами (конформное покрытие) в тропическом исполнении.
- Дополнительные аккумуляторные блоки с возможностью «горячей» замены.
- Ручной байпас с возможностью «горячей» замены.
- Параллельный модуль 1+1 (5000 - 11000 ВА
Стандартные функции коммуникации
- 1 слот для коммуникационных плат.
- USB-порт для управления ИБП.
- MODBUS RTU (RS232).
- MS485 для литий-ионной аккумуляторной батареи BMS.
- Программное обеспечение LOCAL VIEW для локального мониторинга и завершения работы ИБП под Windows, Linux и MAC Osx.
Дополнительные коммуникации
- Плата с сухими контактами.
- NET VISION: профессиональный WEB/SNMP, Ethernet-интерфейс для безопасного мониторинга состояния ИБП и удаленного автоматического завершения работы (MODBUS TCP).
- RT-VISION: Интерфейс WEB/SNMP для мониторинга состояния и управления ИБП.
- Устройство мониторинга параметров окружающей среды (EMD).
- Программное обеспечение для осуществления контроля REMOTE VIEW PRO.
Технические данные
| NETYS RT | ||||||||
| Модель | NRT2-U1100 | NRT2-U1700 | NRT2-U2200 | NRT2-U3300 | NRT3-5000K | NRT3-7000K | NRT3-9000K | NRT3-11000K |
| Sn | 1100 ВА | 1700 ВА | 2200 ВА | 3300 ВА | 5000 ВА | 7000 ВА | 9000 ВА | 11000 ВА |
| Pn (номинальная мощность) | 900 Вт | 1350 Вт | 1800 Вт | 2700 Вт | 5000 Вт | 6000 Вт | 8000 Вт | 10000 Вт |
| Архитектура | Режим двойного преобразования, независимый от напряжения и частоты, с коррекцией входного коэффициента мощности и автоматическим байпасом | |||||||
| Резервирование за счет параллельного соединения | - | - | - | - | 1+1 | 1+1 | 1+1 | 1+1 |
| ВХОД | ||||||||
| Напряжение | 230 В (1-фазное) 120÷280 В; (175÷280 В при 100% нагрузке) | 230 В (1-фазное) 100÷280 В; (175÷280 В при 100% нагрузке) | ||||||
| Частота | 50/60 Гц +/-10% (с автоматическим выбором) | 40/70 Гц (50/60 Гц +/-10% с автоматическим выбором) | ||||||
| Коэффициент мощности/THDi | >0,99 / <5% | >0,99 / <3% | ||||||
| Входная розетка | IEC 320-C14 (10 A) | IEC 320-C20 (16 A) | клеммы | |||||
| ВЫХОД | ||||||||
| Напряжение | 230 В (1-фазное), с возможностью выбора 200 / 208 / 220 / 240 В - 50 или 60 Гц ± 2% (± 0,05 Гц при работе от аккумуляторов) | |||||||
| Коэффициент мощности | 0,9 при 1000 ВА | 0,9 при 1500 ВА | 0,9 при 2000 ВА | 0,9 при 3000 ВА | 1 при 5000 ВА | 1 при 6000 ВА | 1 при 8000 ВА | 1 при 10000 ВА |
| КПД | до 93% в режиме двойного преобразования | до 95,5% в режиме двойного преобразования | ||||||
| Устойчивость к перегрузкам | до 105% при постоянной перегрузке; 125% при 3 мин; 150% при 30 сек | до 105% при постоянной перегрузке; 125% при 2 мин; 150% при 30 сек | ||||||
| Выходные разъемы | 6 IEC 320-C13 (10 A) | 6 x IEC 320-C13 (10 A) + 1 x IEC 320-C19 (16 A) | клеммы | |||||
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||||||||
| Стандартное время поддержки(1) | 7 | 11 | 8 | 9 | 13 | 8 | 12 | 9 |
| Напряжение | 24 В пост. тока | 48 В пост. тока | 48 В пост. тока | 72 В пост. тока | 192 В пост. тока | 192 В пост. тока | 240 В пост. тока | 240 В пост. тока |
| Время перезаряда | < 3 часов для восстановления 90% емкости | < 6 часов для восстановления 90% емкости | ||||||
| СВЯЗЬ | ||||||||
| Информационная панель (мнемосхема) | ЖК-дисплей с пиктограммами | ЖК-дисплей с меню на 10 языках | ||||||
| Протокол RS232 MODBUS | • | • | • | • | • | • | • | • |
| USB-порт | • | • | • | • | - | - | - | - |
| WEB/SNMP (порт Ethernet RJ45) | опция | опция | опция | опция | опция | опция | опция | опция |
| слот COMM | • | • | • | • | • | • | • | • |
| Сухие контакты | опция | опция | опция | опция | • | • | • | • |
| Вход EPO | • | • | • | • | • | • | • | • |
| Параллельный порт | - | - | - | - | • | • | • | • |
| СТАНДАРТЫ | ||||||||
| Безопасность | IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 | |||||||
| ЭМС | IEC/EN 62040-2, AS 62040.2 | |||||||
| Технические характеристики | IEC/EN 62040-3 (эффективность проверена внешним независимым органом) | |||||||
| Сертификат изделия(2) | CE, RCM (E2376) | |||||||
| СРЕДА | ||||||||
| Рабочая температура окружающей среды | от 0 °C до +40 °C (до 45 °C (3)) | |||||||
| Диапазон температур хранения | от -15°C до +55°C (от 15°C до 25°C для продления срока службы аккумуляторных батарей) | |||||||
| Относительная влажность | 5-95% без конденсации | |||||||
| Уровень шума (ISO 3746) | < 45 дБА | < 50 дБА | < 55 дБА | |||||
| ШКАФ ИБП | ||||||||
| Размер стандартного ИБП (Ш x Г x В) | 89x332x440 мм | 89x430x440 мм | 89x430x440 мм | 89x608x440 мм | 89x430x440 мм | 89x430x440 мм | 89x565x440 мм | 89x565x440 мм |
| Размеры стойки для ИБП | 2U | 2U | 2U | 2U | 2U | 2U | 2U | 2U |
| Вес стандартного ИБП | 13 кг | 18 кг | 19 кг | 30 кг | 11 кг | 12 кг | 16 кг | 17 кг |
| Индекс защиты IP | IP20 | |||||||
| Габариты дополнительного аккумуляторного блока (Ш x Г x В) | 89x332x440 мм | 89x430x440 мм | 89x430x440 мм | 89x608x440 мм | 89x565x440 мм | 89x565x440 мм | 131x650x440 мм | 131x650x440 мм |
| Стойка для дополнительного аккумуляторного блока | 2U | 2U | 2U | 2U | 2U | 2U | 3U | 3U |
| Вес стойки для дополнительного аккумуляторного блока | 16 кг | 29 кг | 29 кг | 43 кг | 39 кг | 39 кг | 67 кг | 67 кг |
(1) при 75% от номинальной нагрузки (коэффициент мощности нагрузки 0,7).
(2) Соответствие BIS для моделей 5000 ВА и 7000 ВА. (3) Действуют особые условия.
Соединения
NETYS 175 A
1100 ВА
NETYS 174 A
1700 ВА - 2200 ВА - 3300 ВА
netys_309.eps
5000 ВА - 7000 ВА + аккумуляторная батарея
netys_311.eps
9000 ВА - 11000 ВА + аккумуляторная батарея
- Сетевой разъем (IEC 320)
- Вентилятор
- Выходной разъем (для полной нагрузки)
- Вход для удаленного выключения питания ИБП
- Интерфейс RS232 (протокол MODBUS)
- USB-порт
- Устройство защиты по входу
- Выходные розетки (IEC 320 - 10 A)
- Разъем для подключения внешних аккумуляторов
- Слот для дополнительных плат связи
- Разъем для подключения дополнительных аккумуляторных блоков
- Выходные клеммы
- Входные клеммы
- Входной выключатель
- Разъем параллельного порта
- Интерфейс сухих контактов
- RS485 для литий-ионной аккумуляторной батареи BMS

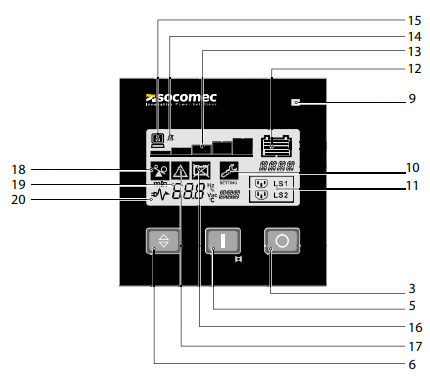

Панель управления
- Светодиод горит желтым светом. Работа в режиме байпаса
- Светодиод горит зеленым светом. Нормальное напряжение в сети
- Кнопка ВЫКЛ
- Светодиод горит зеленым светом. Нормальный режим работы (инвертор питается от сети)
- Кнопка ON/TEST и выключения зуммера
- Кнопка навигации
- Алфавитно-цифровой ЖК-дисплей
- Светодиод горит зеленым светом. Состояние нагрузки
- Состояние нагрузки
- Конфигурация
- Программируемые розетки
- Состояние аккумуляторов
- Уровень нагрузки (5 шагов)
- Зуммер выкл
- Нагрузка присутствует
- Отказ аккумулятора/Замените аккумулятор
- Общий аварийный сигнал
- Перегрузка
- Входное значение
- Нормальный режим работы/Аккумуляторный режим (мигание)
NETYS RT с возможностью «горячей» замены
Модели NETYS RT с возможностью «горячей» замены: 7000 ВА (стойка 4U) и 11000 ВА (стойка 5U).
Подключаемый ручной байпас, доступный для моделей NETYS RT с возможностью «горячей» замены, позволяет легко заменять ИБП без отключения критически важных систем во время проведения работ по техническому обслуживанию.
Блок распределения питания с несколькими розетками IEC на 10 А и 16 А.
Функция управления сегментацией нагрузки для расстановки приоритетов питания наиболее ответственных потребителей.
Аккумуляторный блок с фронтальным доступом с возможностью «горячей» замены. Обеспечивает безопасную и быструю замену.
| NETYS RT с возможностью «горячей» замены | ||
| Модель | NRT3-7000 MPB | NRT3-11000 MPB |
| Sn | 7000 ВА | 11000 ВА |
| Pn (номинальная мощность) | 6000 Вт | 10000 Вт |
| Подключаемый ручной байпас | • | • |
| Аккумуляторные блоки с возможностью «горячей» замены | • | • |
| Размер ИБП (Ш x Г x В) | 178x665x440 мм | 220x750x440 мм |
| Размеры стойки для ИБП | 4U | 5U |
| Вес ИБП | 54 кг | 85 кг |
NETYS RT - литий-ионная аккумуляторная батарея ИБП
Литий-ионная аккумуляторная батарея, доступная для NETYS RT 5000-11000 ВА, обеспечивает более высокую плотность резервного питания и гораздо более длительный срок службы аккумуляторной батареи по сравнению с традиционными свинцово-кислотными батареями. Решение на основе «литий-ионной аккумуляторной батареи» оснащено встроенной интерактивной системой мониторинга состояния аккумуляторных батарей (BMS), которая обеспечивает точный и индивидуальный мониторинг элементов и согласует профиль подзарядки с ИБП в целях максимального повышения доступности резервного питания.
