ITYS
Надежная и многофункциональная защита источников электропитания
от 1 до 10 кВА
Прочность и простота установки
- Компактная система ИБП вертикального типа позволяет сэкономить пространство в рабочей среде.
- Быстрая и простая установка: отсутствие необходимости настройки конфигурации при первом включении.
- Удобное подключение через гнезда или клеммные колодки IEC 320.
- Широкий диапазон допусков по входному напряжению ограничивает число переключений на аккумуляторный режим, что продлевает срок службы аккумуляторной батареи.
- Широкий диапазон рабочих температур окружающей среды до 45°C.
- Однофазный и трехфазный вход с автоматическим конфигурированием (8-10 кВА).
Высокая степень защиты и эксплуатационной готовности
- Применение подлинной технологии с двойным преобразованием (VFI) обеспечивает бесперебойную работу и полную защиту нагрузки.
- Совместимость с различными приложениями, рабочими средами и генераторными установками.
- Автоматический байпас подает питание на нагрузку в случае перегрузки или сбоя в подаче питания.
- Ручной байпас для регламентного или экстренного технического обслуживания.
- Стандартное устройство контроля перегрузки по напряжению (OVCD) защищает ИБП и нагрузку от опасных пиковых напряжений в сети.
Сертифицированное изделие
- Соответствие нормам безопасности, сертифицировано по TÜV.
- Технические характеристики испытаны и проверены независимой лабораторией.
Широкие возможности по изменению конфигурации аккумуляторных батарей
- Гибкость модульной системы, позволяющей подключать дополнительные аккумуляторные блоки, обеспечивает безграничные возможности автономного конфигурирования
- Позволяющая подключать дополнительные аккумуляторные блоки модульная система с возможностью «горячей» замены увеличивает время работы от батарей даже после установки в соответствии со степенью критичности нагрузки, которая должна быть обеспечена питанием.
- Позволяющая подключать дополнительные аккумуляторные блоки модульная система предоставляет возможность использовать модели с мощным встроенным зарядным устройством: - обеспечивает непрерывную и надежную работу с помощью внешних аккумуляторных батарей большой емкости. - обеспечивает бесперебойное электроснабжение в случае длительных отключений электроэнергии. - обеспечивает быструю подзарядку.
Решение для
- профессиональных рабочих станций
- серверов и корпоративных сетей
- диспетчерских
- промышленной автоматики
- систем безопасности
- телекоммуникационных систем
Соответствие стандартам
- IEC 62040-1
- IEC 62040-2
- IEC 62040-3
Сертификация
Руководство по установке и эксплуатации
Конфигурирование по времени поддержки (модели 1/1)
- Гибкое наращивание времени поддержки
.png)
ИБП с внутренними аккумуляторными батареями (стандартная модель)
Модульное расширение аккумуляторной батареи на 1 или 2 цепочки
- Увеличенное время поддержки
.png)
ИБП без внутренних аккумуляторных батарей и с мощным зарядным устройством
N+1 модульное расширение аккумуляторной батареи на 1 или 2 цепочки
- Длительное время поддержки
.png)
ИБП без внутренних аккумуляторных батарей и с мощным зарядным устройством
Внешний аккумуляторный шкаф

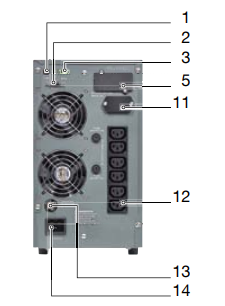

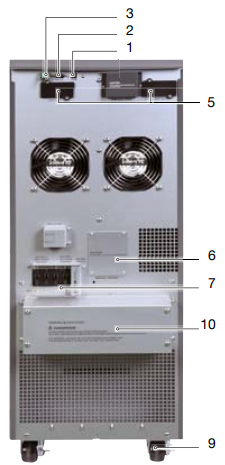

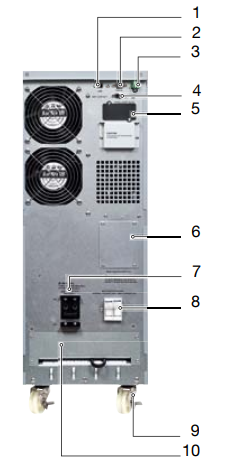

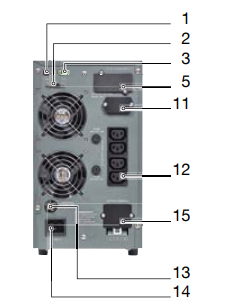

Соединения
itys_183.eps
ITYS 1 кВА
itys_185.eps
ITYS 2 кВА
tys_187.eps
ITYS 3 кВА
itys_175.eps
ITYS 6 - 10 кВА - 1/1
itys_181.eps
ITYS 8,5 - 10 кВА - 1/1 или 3/1
- Последовательный порт USB
- Последовательный порт RS 232
- Выносной выключатель питания ИБП.
- Интерфейс сухих контактов
- Слот для дополнительных плат связи
- Ручной байпас
- Входная защита (термовыключатель)
- Обнаружение АКБ
- Колесики
- Входная и выходная клеммная колодка
- Разъем для подключения внешних аккумуляторов
- Выходные розетки (IEC 320 - C13)
- Входные розетки (IEC 320)
- Выходная розетка (IEC 320 - C19)
(1) Входная и выходная клеммная колодка (3 кВА - модель без внутренних батарей)
Технические характеристики
| ITYS - ИБП | |||||||||
| Модель | ITY3-TW010B | ITY3-TW020B | ITY3-TW030B | ITY3-TW060B | ITY3-TW100B | ITY3-TW108B | ITY3-TW110B | ||
| Sn | 1000 ВА | 2000 ВА | 3000 ВА | 6000 ВА | 10000 ВА | 8500 ВА | 10000 ВА | ||
| Pn (номинальная мощность) | 1000 ВА | 2000 ВА | 3000 ВА | 6000 ВА | 10000 ВА | 8500 ВА | 10000 ВА | ||
| Вход/выход | 1/1 | 1/1 или 3/3 | |||||||
| ВХОД | |||||||||
| Номинальное напряжение | 230 В (110÷300 В) 110÷300 В; (160÷300 В при 100% нагрузке) |
230 В (176÷276 В) | 400В(3/1), 230В(1/1) | ||||||
| 110÷276 В; (160÷276 В при 100% нагрузке) | |||||||||
| Номинальная частота | 40-70 Гц (50/60 Гц +/-5% с автоматическим выбором | ||||||||
| Коэффициент мощности | > 0,99 | ||||||||
| ВЫХОД | |||||||||
| Номинальное напряжение | 220 / 230 / 240 В (± 1 %) | ||||||||
| Номинальная частота | 50/60 Гц (± 0,1 Гц в аккумуляторном режиме) | ||||||||
| Перегрузка | до 105% при постоянной перегрузке; 125% при 3 мин; 150% при 30 сек | до 105% при постоянной перегрузке; 125% при 10 мин; 150% при 30 сек | |||||||
| Коэффициент амплитуды | 3:1 | ||||||||
| Соединения | 4 x IEC 320 (C13) | 8 x IEC 320 (C13) | 8 x IEC 320 (C13)+ 1 (C19) | клеммы | |||||
| АККУМУЛЯТОРНЫЕ БАТАРЕИ | |||||||||
| Тип | герметичные свинцово-кислотные, необслуживаемые - установленный срок службы составляет 3-5 лет | ||||||||
| Напряжение | 36 В пост. тока | 72 В пост. тока | 240 В пост. тока | 192 В пост. тока | |||||
| Время поддержки(1)(2) | 12 мин. | 16 мин. | 9 мин. | 11 мин. | 7 мин. | 9 мин. | 7 мин. | ||
| Зарядное устройство(3) | 8 A | 4 A | - | ||||||
| СВЯЗЬ | |||||||||
| Интерфейсы | RS232 - USB - сухой контакт | ||||||||
| Адаптер локальной сети передачи данных | Дополнительная карта NET VISION (TCP/IP и SNMP) | ||||||||
| КПД | |||||||||
| Интерактивный режим | до 93% | до 95% | |||||||
| СРЕДА | |||||||||
| Температура эксплуатации | от 0 °C до +40 °C (до 45 °C (4)) | ||||||||
| Относительная влажность | < 95% без конденсации | ||||||||
| Максимальная высота над уровнем моря | 1000 м без снижения активной мощности | ||||||||
| Уровень шума в 1 м | < 50 дБА | < 55 дБА | |||||||
| ШКАФ ИБП | |||||||||
| Размеры (Ш x Г x В) (мм) | 145 x 404 x 224 | 192 x 428 x 322 | 225 x 416 x 589 | ||||||
| Вес (модель с внутренними аккумуляторными батареями) | 14,4 кг | 26 кг | 53 кг | 61 кг | 58 кг | 61 кг | |||
| Вес (модели без внутреннихаккумуляторов) | 8 кг | 11 кг | 13,5 кг | 15,8 кг | - | ||||
| Класс защиты | IP20 | ||||||||
| СТАНДАРТЫ | |||||||||
| Безопасность | IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2 | ||||||||
| ЭMC | IEC/EN 62040-2, AS 62040.2 | ||||||||
| КПД | IEC/EN 62040-3 (эффективность проверена внешним независимым органом) | ||||||||
| Сертификат изделия | CE, RCM (E2376) | ||||||||
(1) при 75% номинальной нагрузки (модели с внутренними аккумуляторными батареями) PF 0,7.
(2) Модели с внутренними аккумуляторными батареями.
(3) Модели без аккумуляторных батарей.
(4) Действуют особые условия.
Стандартные функции коммуникации
- 1 слот для коммуникационных плат.
- USB-порт для управления ИБП по протоколу HID.
- MODBUS RTU (RS232).
- Программное обеспечение LOCAL VIEW для локального мониторинга и завершения работы ИБП под Windows, Linux и MAC Osx.
- Понятный и лаконичный интерфейс ЖК-дисплея для удобного мониторинга ИБП может использоваться даже пользователями со слабой подготовкой.
itys_199_a.ai
Характеристики системы
- Встроенный интерфейс типа «сухой контакт».
- Выключатель/прерыватель входной сети.
- Разъем для подключения дополнительных аккумуляторных блоков
- Выносной выключатель питания ИБП.
- Датчик внутренней температуры.
Дополнительные коммуникации
- Плата с сухими контактами.
- NET VISION: профессиональный WEB/ SNMP, Ethernet-интерфейс для безопасного мониторинга состояния ИБП и удаленного автоматического завершения работы.
- Устройство мониторинга параметров окружающей среды (EMD).
- Программное обеспечение для осуществления контроля REMOTE VIEW PRO.
