FUSERBLOC Рубильники с предохранителями

Рубильники для систем постоянного тока и систем на фотоэлектрических элементах

для промышленных предохранителей до 1250 А

fuser_548.eps

FUSERBLOC
от 630 до 1250 A

fuser_532.eps

INOSYS LBS
от 50 до 400 A

fuser_539.eps

INOSYS LBS
от 25 до 32 A

Функция

FUSERBLOC - это многополюсные рубильники с предохранителями. Они обеспечивают безопасную коммутацию нагрузки и защиту от перегрузок любых низковольтных электрических сетей.

Преимущества

Повышенная безопасность

Полная изоляция предохранителя двойным разрывом на полюс (сверху и снизу предохранителя).
Индикация положения контактов
Защита IP2X для передней панели с помощью клеммных крышек.

Высокая отключающая способность

Защита от перегрузок и коротких замыканий благодаря предохранителям с высокой отключающей способностью(100 кА ср. квадр.).

Повышенная безопасность

Положение TEST для тестирования контрольных цепей без питания с использованием дополнительных контактов U-типа. Дверцу шкафа можно открыть в положении TEST.
Механическая или электронная система определения срабатывания предохранителя (см. DDMM или FMD)

Индивидуальные решения

fuser_597.eps

Многополюсные FUSERBLOC

fuser_552.eps

Управление по центру

Решение для

Фидеры моторов
Защита электротехнических шкафов

Преимущества

Повышенная безопасность
Высокая отключающая способность
Специальные функции для более простого использования

Расширенный ассортимент

Управление по центру или с левой стороны, заднее подсоединение, втычное подсоединение. Обратитесь к нам.

Соответствие стандартам

IEC 60947-3
EN 60947-3
BS EN 60947-3
NBN EN 60947-3
IEC 60269-1
DIN EN 60269-1
NF EN 60269-1
IEC 60269-2
VDE 0636-1
VDE 0660-107
Стандарты UL: см. FUSERBLOC UL

Утверждения и свидетельства⁽¹⁾

(1) Коды изделий по запросу.

Что необходимо знать

В дополнение к значениям номинального тока FUSERBLOC выбор правильного оборудования также зависит от характеристик и функциональных технических условий предохранителя, которые должны соответствовать области применения. Изделия SOCOMEC FUSERBLOC применяются с предохранителями NFC/DIN (для предохранителей BS, проконсультируйтесь у нас)

fuser_734.psd

FUSERBLOC Рубильник с предохранителями
Выносное фронтальное управление или сбоку
Вспомогательные контакты типа U (предварительное отключение и сигнализация положений)
Вспомогательные силовые контакты (сигнализация положений)
Механическое устройство обнаружения и индикации сработанного предохранителя (DDMM)
Верхние и нижние клеммные крышки
Встроенное соединение с твердой нейтралью
Электронное устройство контроля предохранителей (FMD) позволяет создать автоматическую систему контроля и управления. Совместимость с типами предохранителей BS88, DIN и UL

Светодиодная визуальная индикация
Реле для автоматических устройств: аварийная сигнализация, триггерное действие и т.п.

Кнопка TEST: проверка функционирования изделия в любое время
Монтажная плита или DIN-рейка, на дверце или непосредственно на FUSERBLOC

Как и версия 3-пол. + разрывная нейтраль, так и 3-пол. + неразрывная нейтраль FUSERBLOC с номинальным током от 25 до 32 А с прямым фронтальным управлением и выносным управлением являются самыми лучшими компактными решениями.

На токи от 50 до 400 A изделие FUSERBLOC выпускается в вариантах исполнения с 2, 3 или 4 полюсами с прямым управлением справа.

На токи от 25 до 400 A набор для плоского монтажа обеспечивает компактное решение, которое идеально подходит для систем со съемными элементами.
Поддержание выходных параметров тока на общей шине постоянного тока.

fuser_734.psd

Коды изделий

NFC и DIN - Прямое управление от 25 до 125 A

Номинальный ток (А) / Размер предохранителя / Размер корпуса	Кол-во полюсов	Корпус выключателя	Ручка прямого управления	Дополнительный контакт	Клеммные крышки	Электронная индикация перегорания предохранителя⁽⁶⁾
CD 25 A / 10 x 38 / 0	3 пол.	3631 3002	Черный 3629 4012⁽¹⁾⁽²⁾	Тип A 1 контакт НO/НЗ 3999 0001⁽³⁾ Тип A 2 контакта НO/НЗ 3999 0002⁽³⁾	2 / 3 / 4 пол. Встроенная система защиты IP2x
	3 пол. + разрывная нейтраль	3631 4002
	3 пол. + неразрывная нейтраль	3631 5002
CD 32 A / 10 x 38 / 0	3 пол.	3631 3003
	3 пол. + разрывная нейтраль	3631 4003
	3 пол. + неразрывная нейтраль	3631 5003
CD 32 A / 14 x 51 / 0	3 пол.	3631 3004
	3 пол. + разрывная нейтраль	3631 4004
	3 пол. + неразрывная нейтраль	3631 5004
50 A / 14 x 51 / 1	2 пол.	3615 2005	Черный 3629 7900⁽⁵⁾⁽²⁾		Тип A 1 контакт НO/НЗ 3999 0021⁽³⁾ Тип A 2 контакта НO/НЗ 3999 0002⁽³⁾
	3 пол.	3615 3005
	4 пол.	3615 6005
63 A / 00C / 2	2 пол.	3615 2006				1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3615 3006
	4 пол.	3615 6006
100 A / 22 x 58 / 3	2 пол.	3615 2010	Черный 3629 7901⁽⁵⁾⁽²⁾	2 пол. 3998 2016⁽⁴⁾ 3 пол. 3998 3016⁽⁴⁾ 4 пол. 3998 4016⁽⁴⁾
	3 пол.	3615 3010
	4 пол.	3615 6010
125 A / 22 x 58 / 3	2 пол.	3615 2011
	3 пол.	3615 3011
	4 пол.	3615 6011
125 A / 00 / 3	2 пол.	3615 2012				1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3615 3012
	4 пол.	3615 6012

(1) Прямое фронтальное управление.
(2) Стандарт.
(3) Не более 2 контактов.
(4) В верхней/нижней части. Для полной защиты в верхней и нижней части, следует заказать данный код продукта дважды.
(5) Прямое управление справа.
(6) Механический дополнительный контакт срабатывания предохранителя (DDMM), см. «Аксессуары»

Коды изделий

NFC и DIN - Прямое управление от 25 до 125 A

Номинальный ток (А) / Размер предохранителя / Размер корпуса	Кол-во полюсов	Корпус выключателя	Ручка прямого управления	Дополнительный контакт	Клеммные крышки	Электронная индикация перегорания предохранителя⁽⁶⁾
160 A / 00 / 3	2 пол.	3615 2015	Черный 3629 7901⁽⁴⁾⁽¹⁾	Тип A 1 контакт НO/НЗ 3999 0021⁽²⁾ Тип A 2 контакта НO/НЗ 3999 0022⁽²⁾	2 пол. 3998 2016⁽³⁾ 3 пол. 3998 3016⁽³⁾ 4 пол. 3998 4016⁽³⁾	1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3615 3015
	4 пол.	3615 6015
160 A / 0 / 4	2 пол.	3615 2016	Черный 3629 7901⁽⁴⁾⁽¹⁾
	3 пол.	3615 3016
	4 пол.	3615 6016
250 A / 1 / 5	2 пол.	3615 2024			2 пол. 3998 2025⁽³⁾ 3 пол. 3998 3025⁽³⁾ 4 пол. 3998 4025⁽³⁾
	3 пол.	3615 3024
	3 пол.	3615 6024
400 A / 2 / 6	2 пол.	3615 2039
	3 пол.	3615 3039
	4 пол.	3615 6039

(1) Стандарт.
(2) Не более 2 контактов. Чтобы закрыть полностью, следует заказать данный код продукта дважды.
(3) В верхней/нижней части.

(4) Прямое управление справа.
(5) Механический вспомогательный контакт системы обнаружения перегорания предохранителя (DDMM), см. раздел «Аксессуары»

NFC и DIN - Прямое управление 630 - 1250 A

Номинальный ток (А) / Размер предохранителя / Размер корпуса	Кол-во полюсов	Корпус выключателя	Ручка прямого управления	Дополнительный контакт	Клеммные крышки	Электронная индикация перегорания предохранителя⁽⁶⁾
630 A / 3 / 17	2 пол.	3811 2063	Черный 3899 6011⁽¹⁾⁽²⁾	Тип U 1 контакт НЗ 3999 0701⁽⁴⁾ 1 контакт НО 3999 0702⁽⁴⁾	2 пол. 3898 2080⁽³⁾ 3 пол. 3898 3080⁽³⁾ 4 пол. 3898 4080⁽³⁾	1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3811 3063
	4 пол.	3811 6063
800 A / 3 / 17	2 пол.	3811 2080
	3 пол.	3811 3080
	4 пол.	3811 6080
800 A / 4 / 18	2 пол.	3811 2024	Черный 1141 3011⁽¹⁾⁽²⁾		2 пол. 3898 2120⁽³⁾ 3 пол. 3898 3120⁽³⁾ 4 пол. 3898 4120⁽³⁾
	3 пол.	3811 3081
	3 пол.	3811 6081
1250 A / 4 / 18	2 пол.	3811 2120
	3 пол.	3811 3120
	4 пол.	3811 6120

(1) Прямое фронтальное управление.
(2) Стандарт.
(3) В верхней или нижней части. Чтобы закрыть полностью, следует заказать данный код продукта дважды.

(4) Не более 8 контактов.
(5) Механический дополнительный контакт срабатывания предохранителя (DDMM), см. «Аксессуары»

NFC и DIN - выносное фронтальное управление и справа от 25 до 125 A

Номинальный ток (А) / Размер предохранителя / Размер корпуса	Кол-во полюсов	Корпус выключателя	Ручка выносного фронтального управления I - 0	Ручка выносного фронтального управления I - 0 - TEST	Ручка выносного управления справа I - 0	Штанга для рукоятки	Дополнительный контакт	Клеммные крышки	Электронная индикация перегорания предохранителя⁽⁵⁾
CD 25 A / 10 x 38 / 0	3 пол.	3631 3002⁽¹⁾	Тип S1 Черный IP55 1411 2111⁽²⁾ Черный IP65 1413 2111 Красный/ желтый IP65 1414 2111	Тип S1 Черный IP65 1413 2115⁽²⁾ Красный IP65 1414 2115	Тип S1 Черный IP55 1415 2111⁽²⁾ Черный IP65 1417 2111 Красный / Желтый IP65 1418 2111	200 мм 1401 0520 320 мм 1401 0532⁽²⁾	Тип U 1 контакт НЗ 3999 0701⁽³⁾ 1 контакт НO 3999 0702⁽³⁾	интегрированный⁽⁴⁾
	3 пол. + разрывная нейтраль	3631 4002⁽¹⁾
	3 пол. + неразрывная нейтраль	3631 5002⁽¹⁾
CD 32 A / 10 x 38 / 0	3 пол.	3631 3003
	3 пол. + разрывная нейтраль	3631 4003
	3 пол. + неразрывная нейтраль	3631 5003
CD 32 A / 14 x 51 / 0	3 пол.	3631 3004⁽¹⁾
	3 пол. + разрывная нейтраль	3631 4004⁽¹⁾
	3 пол. + неразрывная нейтраль	3631 5004⁽¹⁾
50 A / 14 x 51 / 11	2 пол.	3831 2005				200 мм 1400 1020 320 мм 1400 1032⁽²⁾ 500 мм 1400 1050⁽²⁾
	3 пол.	3831 3005⁽¹⁾
	4 пол.	3831 6005⁽¹⁾
63 A / 00C / 12	2 пол.	3831 2006							1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3831 3006⁽¹⁾
	4 пол.	3831 6006⁽¹⁾
100 A / 22 x 58 / 13	2 пол.	3831 2010	Тип S2 Черный IP55 1421 2111⁽²⁾ Черный IP65 1423 2111 Красный IP65 1424 2111	Тип S2 Черный IP65 1423 2115⁽²⁾ Красный IP65 1424 2115	Тип S2 Черный IP55 1425 2111⁽²⁾ Черный IP65 1427 2111 Красный IP65 1428 2111			2 пол. 3998 2016⁽⁴⁾ 3 пол. 3998 3016⁽⁴⁾ 4 пол. 3998 4016⁽⁴⁾
	3 пол.	3831 3010⁽¹⁾
	4 пол.	3831 6010⁽¹⁾
125 A / 22 x 58 / 13	2 пол.	3831 2011
	3 пол.	3831 3011
	4 пол.	3831 6011
125 A / 00/13	2 пол.	3831 2012							1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3831 3012
	4 пол.	3831 6012

(1) Доступно в шкафах (см. «Устройства с предохранителями в шкафах»)
(2) Стандарт.
(3) Не более 4 контактов.
(4) В верхней/нижней части. Обеспечьте наличие 2 клеммных крышек для полной защиты в верхней и нижней части.
(5) Механический дополнительный контакт срабатывания предохранителя (DDMM), см. «Аксессуары»

NFC и DIN - Выносное фронтальное управление и справа от 160 до 1250 A

Номинальный ток (А) / Размер предохранителя / Размер корпуса	Кол-во полюсов	Корпус выключателя	Ручка выносного фронтального управления I - 0	Ручка выносного фронтального управления I - 0 - TEST	Ручка выносного управления справа I - 0	Штанга для рукоятки	Дополнительный контакт	Клеммные крышки	Электронная индикация перегорания предохранителя⁽⁶⁾
160 A / 00 / 13	2 пол.	3831 2015	Тип S2 Черный IP55 1421 2111⁽²⁾ Черный IP65 1423 2111 Красный IP65 1434 2111	Тип S2 Черный IP65 1423 2115 Красный IP65 1424 2115	Тип S2 Черный IP55 1425 2111⁽²⁾ Черный IP65 1427 2111 Красный / Желтый IP65 1428 2111	200 мм 1400 1020 320 мм 1400 1032 500 мм 1400 1050	Тип U 1 контакт НЗ 3999 0701⁽³⁾ 1 контакт НO 3999 0702⁽³⁾	2 пол. 3998 2016⁽⁵⁾ 3 пол. 3998 3016⁽⁵⁾ 4 пол. 3998 4016⁽⁵⁾	1 светодиод 120 - 260 В AC 3899 1120 1 светодиод 380 - 690 В AC 3899 1380 3 светодиода 120 - 260 В AC 3899 3120 3 светодиода 380 - 690 В AC 3899 3380
	3 пол.	3831 3015
	4 пол.	3831 6015
160 A / 0 / 14	2 пол.	3831 2016
	3 пол.	3831 3016⁽¹⁾
	4 пол.	3831 6016⁽¹⁾
250 A / 1 / 15	2 пол.	3831 2024					Тип U 1 контакт НЗ 3999 0701⁽⁴⁾ 1 контакт НO 3999 0702⁽⁴⁾	2 пол. 3998 2025⁽⁵⁾ 3 пол. 3998 3025⁽⁵⁾ 4 пол. 3998 4025⁽⁵⁾
	3 пол.	3831 3024⁽¹⁾
	4 пол.	3831 6024⁽¹⁾
400 A / 2 / 16	2 пол.	3831 2038						2 пол. 3898 2040 3 пол. 3898 3040 4 пол. 3898 4040
	3 пол.	3831 3038⁽¹⁾
	4 пол.	3831 6038⁽¹⁾
630 A / 3 / 17	2 пол.	3811 2063	Тип S3 Черный IP65 1433 3111⁽²⁾ Красный IP65 1434 2111		Тип S3 Черный IP65 1437 7911	200 мм 1400 1220 320 мм 1400 1232 500 мм 1400 1250		2 пол. 3898 2080⁽⁵⁾ 3 пол. 3898 3080⁽⁵⁾ 4 пол. 3898 4080⁽⁵⁾
	3 пол.	3811 3063⁽¹⁾
	4 пол.	3811 6063⁽¹⁾
800 A / 3 / 17	2 пол.	3811 2080
	3 пол.	3811 3080
	4 пол.	3811 6080
800 A / 4 / 18	2 пол.	3811 2081	Тип S4 Черный IP65 1443 3111⁽²⁾ Красный IP65 1444 3111					2 пол. 3898 2120⁽⁵⁾ 3 пол. 3898 3120⁽⁵⁾ 4 пол. 3898 4120⁽⁵⁾
	3 пол.	3811 3081
	4 пол.	3811 6081
1250 A / 4 / 18	2 пол.	3811 2120
	3 пол.	3811 3120
	4 пол.	3811 6120

(1) Доступно в шкафах (см. «Устройства с предохранителями в шкафах»)
(2) Стандарт.
(3) Не более 4 контактов.
(4) Не более 8 контактов.
(5) На входе или выходе. Чтобы закрыть полностью, следует заказать данный код продукта дважды.
(6) Механический вспомогательный контакт системы обнаружения перегорания предохранителя (DDMM), см. раздел «Аксессуары»

Аксессуары

Ручка прямого управления

Фронтальное управление
Ток (A)	Размер корпуса	Рисунок №	Цвет ручки	Код изделия
20 ... 32	0	1	Черный	3629 4012
20 ... 32	0	1	Красный	3629 4013
32 ... 400	11 ... 16	2	Черный	3629 7910
630 ... 800	17	2	Черный	3899 6011
800 ... 1250	18	3	Черный	1141 3011

Управление справа
Ток (A)	Размер корпуса	Рисунок №	Цвет ручки	Код изделия
32 ... 63	1/2	4	Черный	3629 7900
100 ... 400	3 - 6	4	Черный	3629 7901
630 ... 1250	17 ... 18	5	Черный	1437 7911

acces_147

Рис. 1

acces_261_a

Рис. 2

acces_485_a

Рис. 3

acces_148

Рис. 4

fuser_707_a

Рис. 5

Ручка выносного фронтального управления

Ручка блокируется в положении 0
Ток (A)	Размер корпуса	Тип ручки	Цвет ручки	Управление	Степень защиты, IP⁽¹⁾	Блокируемая ручка	Код изделия
CD 25 … 63	0.11.12	S1	Черный	I - 0	IP55	Да	1411 2111
CD 25 … 63	0.11.12	S1	Черный	I - 0	IP65	Да	1413 2111
CD 25 … 63	0.11.12	S1	Красный/Желтый	I - 0	IP65	Да	1414 2111
CD 25 … 63	0.11.12	S1	Черный	I - 0 - Тест	IP65	Да	1413 2115
CD 25 … 63	0.11.12	S1	Красный/Желтый	I - 0 - Тест	IP65	Да	1414 2115
100 - 400	13 - 16	S2	Черный	I - 0	IP55	Да	1421 2111
100 - 400	13 - 16	S2	Черный	I - 0	IP65	Да	1423 2111
100 - 400	13 - 16	S2	Красный/Желтый	I - 0	IP65	Да	1424 2111
100 - 400	13 - 16	S2	Черный	I - 0 - Тест	IP55	Да	1423 2115
100 - 400	13 - 16	S2	Красный/Желтый	I - 0 - Тест	IP65	Да	1424 2115
630 - 800	17	S3	Черный	I - 0	IP65	Да	1433 3111
630 - 800	17	S3	Красный/Желтый	I - 0	IP65	Да	1434 3111
800 - 1250	18	S4	Черный	I - 0	IP65	Да	1443 3111
800 - 1250	18	S4	Красный/Желтый	I - 0	IP65	Да	1444 3111

(1) IP: степень защиты согласно IEC 60529.

Ручка блокируется в положении 0 и I
Ток (A)	Размер корпуса	Тип ручки	Цвет ручки	Степень защиты, IP⁽¹⁾	Код изделия
CD 25 … 63	0.11.12	S1	Черный	IP65	1413 2311
100 - 400	13 - 16	S2	Черный	IP65	1423 2311

(1) IP: степень защиты согласно IEC 60529.

acces_149

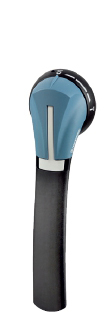

Ручка типа S1

acces_164

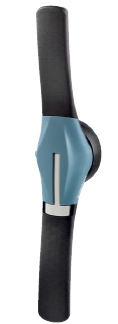

Ручка типа S2

acces_151

Ручка типа S3

acces_152

Ручка типа S3

Управление выносной ручкой справа

Ток (A)	Размер корпуса	Тип ручки	Цвет ручки	Степень защиты, IP⁽¹⁾	Код изделия
CD 25 … 63	0.11.12	S1	Черный	IP55	1415 2111
CD 25 … 63	0.11.12	S1	Черный	IP65	1417 2111
CD 25 … 63	0.11.12	S1	Красный/Желтый	IP65	1418 2111
100 - 400	13 - 16	S2	Черный	IP65	1425 2111
100 - 400	13 - 16	S2	Черный	IP65	1427 2111
100 - 400	13 - 16	S2	Красный/Желтый	IP65	1428 2111
630 - 1250	17/18	S3	Черный	IP65	1437 2111
630 - 1250	17/18	S3	Красный/Желтый	IP65	1438 2111

(1) IP: степень защиты согласно IEC 60529.

acces_149

Ручка типа S1

acces_166

Ручка типа S2

Ручка выносного фронтального управления с металлическим фиксатором

Ток (A)	Размер корпуса	Тип ручки	Цвет ручки	Степень защиты, IP⁽¹⁾	Блокируемая ручка	Код изделия
CD 25 … 63	0.11.12	S1	Черный	IP65	Да	141D 2911
CD 25 … 63	0.11.12	S1	Красный/Желтый	IP65	Да	141E 2911
100 - 400	13 - 16	S2	Черный	IP65	Да	142D 2911
100 - 400	13 - 16	S2	Красный/Желтый	IP65	Да	142E 2911
600 …800	17	S3	Черный	IP65	Да	143D 2911
600 …800	17	S3	Красный/Желтый	IP65	Да	143E 2911
800 - 1250	18	S4	Черный	IP65	Да	144D 3911
800 - 1250	18	S4	Красный/Желтый	IP65	Да	144E 3911

(1) IP: степень защиты согласно IEC 60529.

acces_236

Ручка типа S2

acces_235

Ручка типа S3

Переходник для ручки типа S

Использование

Адаптер ручки.

Габаритные размеры

Увеличивает глубину ручки на 12 мм.

Цвет ручки	На заказ кратно	Степень защиты, IP⁽¹⁾	Код изделия
Черный	1	IP65	1493 0000

(1) IP: степень защиты согласно IEC 60529.

acces_187

Крышка ручки типа S альтернативного цвета

Использование

Для одинарных ручек типов S1, S2, S3 и для двойной ручки типа S4. Имеются в наличии другие цвета - обратитесь к нам.

Цвет ручки	Заказывать в количестве, кратном	Тип ручки	Код изделия
Светло-серый	50	S1, S2	1401 0001
Темно-серый	50	S1, S2	1401 0011
Светло-серый	50	S4	1401 0031
Темно-серый	50	S4	1401 001

acces_198

Комплект для монтажа на панели

Использование

Комплект для монтажа на панели идеально подходит для выдвижных блоков. Комплект, используемый вместе с ручкой для монтажа на панели.

Ток (A)	Размер корпуса	Тип	Код изделия
CD 25 …CD 32	0	Комплект + штанга 200 мм	1429 7709
50 - 400	11 - 16	Комплект + штанга 200 мм	1429 7710

fuser_535

Ручка для комплекта монтажа на панели

Ток (A)	Размер корпуса	Тип ручки	Цвет ручки	Степень защиты, IP⁽¹⁾	Код изделия
CD 25 … 63	0.11.12	S1	Черный	IP55	1411 2111⁽²⁾
CD 25 … 63	0.11.12	S1	Красный/Желтый	IP65	1414 2111⁽²⁾
100 - 400	13 - 16	S2	Черный	IP55	1421 2111⁽²⁾
100 - 400	13 - 16	S2	Красный/Желтый	IP65	1424 2111⁽²⁾

(1) IP: степень защиты согласно IEC 60529.
(2) Блокируемая ручка в положении I.

fuser_536

Ручка типа S2

Держатель штанги для выносного управления спереди

Использование

Данный держатель позволяет удерживать положение штанги с удлинением более 320 мм.

Ток (A)	Размер корпуса	Код изделия
50 - 400	11 - 16	3899 0400

fuser_698

Направляющая штанги для выносного управления

Использование

Для использования с ручками типа S, для направления удлиненной штанги в выносную ручку.
Данный аксессуар позволяет обеспечивать крепление ручки на удлиненной штанге с отклонением по оси до 15 мм.
Требуется для штанги длиной свыше 320 мм.

Обозначение	Код изделия
Направляющая штанги	1429 0000

acces_260

Штанга для ручки выносного фронтального управления

Использование

Стандартные значения длины:

200 мм
320 мм
400 мм
500 мм.

Также доступны другие значения длины - обратитесь к нам.

Ток (A)	Размер корпуса	Длина штанги (мм)	Код изделия
CD 25 …CD 32	0	200	1401 0520
CD 25 …CD 32	0	320	1401 0532
CD 25 …CD 32	0	400	1401 0540⁽¹⁾
50 - 400	11 - 16	200	1400 1020
50 - 400	11 - 16	320	1400 1032
50 - 400	11 - 16	500	1400 1050⁽²⁾
630 …800	17	200	1401 1220
630 …1250	17/18	320	1401 1232
630 - 1250	17/18	500	1401 1250⁽¹⁾

(1) Используйте аксессуар «штангу для выносного управления».
(2) Используйте аксессуар «держатель штанги для выносного управления».

acces_145

acces_369

acces_202_a_1_x_cat

Размер X (мм) для FUSERBLOC NFC и DIN

Ток (A)	CD 25 …CD 32	50	63	100 - 160	160	250 …400	630 - 800	800 - 1250
Размер предохранителя	10x38/14x51	14x51	00C	22x58/00	0	1/2	3	4
Размер корпуса	0	11	12	13	14	15/16	17	18
Длина штанги (мм)
200	102 - 245	100 - 230	125 - 230	125 - 230	135 - 230	145 - 230	160 - 230
320	102 - 365	100 - 350	125 - 350	135 - 350	145 - 350	160 - 350	270 - 424	304 ... 424
400	102 - 445	100 ... 430	125 ... 430	135 ... 430	145 ... 430	160 ... 430	270 ... 504	304 ... 504
500		100 - 530	125 - 530	135 - 530	145 - 530	160 - 530	270 - 604	304 ... 604

Штанга для выносного управления сбоку

Использование

Стандартная длина, 200 мм.

Ток (A)	Размер корпуса	Тип ручки	Размер Y (мм)	Длина штанги (мм)	Код изделия
CD 25 …CD 32	0	S	36 - 159	200	1401 0520
50 - 400	11 - 16	S	36 - 172	200	1400 1020
630 - 1250	7/18	S	15 - 150	200	1400 1220

acces_203_a_1_x_cat

Встроенная неразрывная нейтраль

Использование

Фиксация неразрывной нейтрали дает возможность получения устройства с неразрывной нейтралью того же размера, что и стандартное 3-пол. устройство. (+ 6 мм).

Для выносного фронтального управления
Ток (A)	Размер корпуса	Номинальный ток шин (A)	Код изделия
100 - 125	13	125	3829 9310
160	13	160	3829 9320
160	14	200	3829 9320
250	15	50	3829 9325
400	16	400	3829 9339
630 - 800	17	800	3829 9308
800 …1250	18	1250	3829 9312

acces_130

acces_131

Модуль разрывной нейтрали

Ток (A)	Размер корпуса	I_макс(A)	Расстояние (мм)	Код изделия
50	1/11	50	27	3629 9227
63	2/12	63	32	3629 9232
100 - 160	3/13	160	36	3629 9236
160	4/14	160	50	3629 9250
250	5/15	250	60	3629 9260
400	16	400	60	3629 9265⁽¹⁾
630 - 800	17	800	94	3629 9294
800 - 1250	18	1250	120	3629 9212

(1) Для выключателей с прямым управлением (размер корпуса 6) заказывайте 3629 9266.

acces_199

Неразрывная нейтраль

Устройства NFC и DIN
Ток (A)	Размер корпуса	I_макс(A)	Расстояние (мм)	Код изделия
50	/11	14 x 51	50	6029 0000
100 - 125	3/13	22 x 58	125	6039 0000
63 - 160	2/3/12/13	00C / 00	160	6420 0000
160	4/14	0	160	6421 0000
250	5/15	1	250	6421 0001
400	6/16	2	400	6421 0002
630 - 800	17	3	800	6421 0003
800 ... 1250	18	4	1250	6421 0005

fusib_123_a_2_cat

fusib_124

Вспомогательные контакты типа А

Использование

Предварительное отключение и сигнализация положений 0 и I с помощью 1 или 2 вспомогательных контактов НО/НЗ.
Для применения контактов низкого уровня проконсультируйтесь с нами.

Подсоединение контрольных цепей

Через плоскую клемму 6,35 мм.

Электрические характеристики

30 000 операций.

Коды изделий

Вспомогательные контакты НО/НЗ
Ток (A)	Размер корпуса	Контакт	Код изделия
CD 25 …CD 32	0	1	3999 0001
CD 25 …CD 32	0	2	3999 0002
50 … 400(1)⁽¹⁾	1 - 6	1	3999 0021⁽²⁾
50 … 400(1)⁽¹⁾	1 - 6	2	3999 0022⁽²⁾

(1) Только для рубильника с прямым управлением сбоку.
(2) Вспомогательные контакты типа А не могут устанавливаться в сочетании со встроенной неразрывной нейтралью.

Характеристики

Ток (A)	Номинальный ток (A)	Рабочий ток I_e (A)
Ток (A)	Номинальный ток (A)	250 В AC AC-13	400 В AC AC-13	24 В DC DC-13	48 В DC DC-13
CD 25 … 400	16	4	2	12	2

acces_046

acces_047

Вспомогательные контакты типа U⁽¹⁾

Использование

Компактный, универсальный тип дополнительных контактов может работать на двух положениях, стандарт и TEST Каждый корпус может иметь до 2 дополнительных контактов с взаимной блокировкой.

Подсоединение контрольных цепей

С помощью клемм с макс. сечением 2 x 2,5 мм2 Для FUSERBLOC CD 25 - 400 A: предварительный разрыв и сигнализация положений 0, I и Test
Для FUSERBLOC ≥ 630 A: предварительный разрыв и сигнализация положения 0 и I.

Коды изделий

Н3 вспомогательные контакты
Ток (A)	Размер корпуса	Контакт	Код изделия⁽¹⁾
CD 25 … 1250	0 - 18	1	3999 0701⁽²⁾

НO вспомогательные контакты
Ток (A)	Размер корпуса	Контакт	Код изделия⁽¹⁾
CD 25 … 1250	0 - 18	1	3999 0702⁽²⁾

(1) CD 25 - CD 32: не может устанавливаться в корпус фронтального управления.
(2) CD 25-160 A - не более 4 вспомогательных контактов.
250-400 A - не более 8 вспомогательных контактов.

Контактный держатель для дополнительных вспомогательных контактов
Ток (A)	Размер корпуса	Контакт	Код изделия⁽¹⁾
CD 25 …CD 32	0	4 (макс. 2 x 2)	3999 0710
50 - 400	11 - 16	4 (макс. 2 x 2)	3999 0600

Характеристики

Ток (A)	Рабочий ток I_e (A)
Ток (A)	250 В AC AC-15	400 В AC AC-15	24 В DC DC-13	48 В DC DC-13
CD 25 … 1250	3	1,8	2,8	1,4

acces_056

cces_043_a_1_x_cat

(1) Вспомогательные контакты типа U не могут устанавливаться в сочетании со встроенной неразрывной нейтралью.

Вспомогательные контакты типа S и типа ST

Использование

Для FUSERBLOC от 50 до 1250 A, сигнализация положений 0 и I от 1 до 4 НО + НЗ дополнительных контактов.

Электрический принцип

НО + НЗ дополнительные контакты типа S должны конфигурироваться как 2 НЗ или 2 НО.

Подключение

Через клеммы с макс. сечением 10 мм2

Механические характеристики

30 000 операций.

Коды изделий

Вспомогательные контакты типа S 0-I для выносного фронтального управления и справа
Ток (A)	Размер корпуса	Тип контакта	Типа S AC Код изделия	Комплект для переменного тока (дополнительно) Код изделия
50 - 1250	11 - 18	НЗ + НО	3999 0041⁽¹⁾	3999 0003

Вспомогательные контакты типа ST I-0-TEST для выносного фронтального управления и справа
Ток (A)	Размер корпуса	Тип контакта	Описание	Типа S AC Код изделия	Комплект для переменного тока (дополнительно) Код изделия
50 - 400	11 - 16	НЗ + НО	TEST + ВКЛ	3999 0141⁽¹⁾	3999 0103
50 - 400	11 - 16	2 O	TEST + ВКЛ	3999 0241⁽¹⁾	3999 0103

(1) Комплект для типа S AC с сигнализацией.
(2) Комплект для типа ST AC с сигнализацией по дополнительному заказу.

Характеристики

Ток (A)	Номинальный ток (A)	Рабочий ток I_e(A)
		250 В AC AC-13	400 В AC AC-13
50 - 1250	20	10	8

acces_051

acces_083

Важная информация

Для номинального тока 400 А, размер корпуса 16, помимо комплекта вспомогательных контактов необходимозаказать комплект для технического обслуживан

Блокировка крышки предохранителя

Использование

На NFC и DIN, прямое боковое управление, блокировка открытия защитной крышки предохранителя, когда FUSERBLOC в работе (положение I).

Ток (A)	Размер корпуса	Размер предохранителя	Кол-во полюсов	Код изделия
CD 25 … 50	1	10 x 38 / 14 x 51	2 / 3 / 4	включено
63	2	00C	2 / 3 / 4	3999 8906
100 - 125	3	22 x 58	2 / 3 / 4	3999 8912
125 - 160	3	00	2 / 3 / 4	3999 8912
160	4	0	2 пол.	3999 8216
160	4	0	3 пол.	3999 8316
160	4	0	4 пол.	3999 8416
250	5	1	2 пол.	3999 8225
250	5	1	3 пол.	3999 8325
250	5	1	4 пол.	3999 8425
400	6	2	2 пол.	3999 8240
400	6	2	3 пол.	3999 8340
400	6	2	4 пол.	3999 8440

Клеммные крышки

Использование

Защита IP20 сверху и снизу (на передней части) от прямого контакта с клеммами и подсоединенными частями.

Необходимы 2 набора для полной защиты входных и выходных клемм.

Ток (A)	Размер корпуса	Положение	Кол-во полюсов	Код изделия
CD 25 … 63	0/1/2/12	верхняя/нижняя часть	2 / 3 / 4 пол.	встроенный
100 - 160	3/4/13/14	верхняя/нижняя часть	2 пол.	3998 2016
100 - 160	3/4/13/14	верхняя/нижняя часть	3 пол.	3998 3016
100 - 160	3/4/13/14	верхняя/нижняя часть	4 пол.	3998 4016
250 ... 400	5.6.15	верхняя/нижняя часть	2 пол.	3998 2025
250 ... 400	5.6.15	верхняя/нижняя часть	3 пол.	3998 3025
250 ... 400	5.6.15	верхняя/нижняя часть	4 пол.	3998 4025
400	16	верхняя/нижняя часть	2 пол.	3998 2040
400	16	верхняя/нижняя часть	3 пол.	3998 3040
400	16	верхняя/нижняя часть	4 пол.	3998 4040
630 - 800	17	верхняя/нижняя часть	2 пол.	3998 2080
600 - 800	17	верхняя/нижняя часть	3 пол.	3998 3080
600 - 800	17	верхняя/нижняя часть	4 пол.	3998 4080
800 - 1250	18	верхняя/нижняя часть	2 пол.	3998 2120
800 - 1250	18	верхняя/нижняя часть	3 пол.	3998 3120
800 - 1250	18	верхняя/нижняя часть	4 пол.	3998 4120

fuser_314

Вспомогательный контакт типа DDMM

Использование

Для предохранителей с бойком (размер 14 x 51; 22 x 58; 0; 1; 2; 3 и 4).

Электрический принцип

Вспомогательный контакт НО/НЗ позволяет обнаружить срабатывание предохранителя.

Подсоединение контрольных цепей

С помощью быстроразъемной клеммы 6,35 мм.

Механические характеристики

30 000 операций.

Вспомогательный контакт типа DDMM

Вспомогательные контакты типа НО/НЗ для 2 полюсов
Ток (A)	Размер корпуса	Предохранители	Контакт	Код изделия
50	1/11	14 x 51	1^й	3994 0405
100 - 125	3/13	22 x 58	1^й	3994 0210
160	4/14	0	1^й	3994 0216
250	5/6/15/16	1-2	1^й	3994 0225
400⁽¹⁾	16	2	1^й	3894 0440
630	17	3	1^й	3894 1206
800 - 1250	18	4	1^й	3894 1212

Вспомогательные контакты типа НО/НЗ для 3 полюсов
Ток (A)	Размер корпуса	Предохранители	Контакт	Код изделия
CD 32	0	14 x 51	1^й	3994 0303
50	1/11	14 x 51	1^й	3994 0405
100 - 125	3/13	22 x 58	1^й	3994 0310
160	4/14	0	1^й	3994 0316
250	5/6/15/16	1-2	1^й	3994 0325
400⁽¹⁾	6/16	2	1^й	3994 0440
630	7/17	3	1^й	3994 1306
800 - 1250	8/18	4	1^й	3994 1312
50 - 250			2^й	3994 1901
400	16	2	2^й	3994 1902
630 - 1250	17/18	-	2	3994 1901

Вспомогательные контакты типа НО/НЗ для 4 полюсов или 3 полюсов + нейтраль
Ток (A)	Размер корпуса	Предохранители	Контакт	Код изделия
50	1/11	14 x 51	1^й	3994 0405
100 - 125	3/13	22 x 58	1^й	3994 0410
160	4/14	0	1^й	3994 0416
250	5/6/15/16	1-2	1^й	3994 0425
400⁽¹⁾	16	2	1^й	3894 0440
630	17	3	1^й	3894 1406
800 - 1250	18	4	1^й	3894 1412
50 - 250			2^й	3994 1901
400	16	2	2^й	3994 1902
630 - 1250	17/18	-	2	3994 1901

1) Для устройств с прямым управлением используйте 3994 0225 (2 пол.), 3994 0325 (3 пол.), 3994 0425 (4 пол.)

Характеристики

		Рабочий ток I_e (A)
Ток (A)	Номинальный ток (A)	250 В AC AC-13	400 В AC AC-13	24 В DC DC-13	48 В DC DC-13
CD 32 ... 1250	16	4	3	12	2

fuser_311

DDMM для цилиндрических предохранителей

fuser_312_a_1_cat

DDMM для NH предохранителей

Электронная индикация срабатывания предохранителя (FMD)

Использование

Для предохранителя BS88, DIN и UL с бойком или без него.

Принцип

Устройство электронной индикации срабатывания предохранителя (FMD) определяет, что предохранитель сгорел при помощи реле и сигнального светодиодного индикатора
Его можно устанавливать на DIN-рейке, монтажной панели, рядом с FUSERBLOC, либо на дверце.

Коды изделий

Для FUSERBLOC 63 - 1250 A - размер 000 - 4
Кол-во светодиодов	Рабочее напряжение Ф/Ф	Код изделия
1	120 - 260 В AC	3899 1120
1	120 - 260 В AC	3899 1380
3	380 - 690 В AC	3899 3120
3	380 - 690 В AC	3899 3380

Аксессуары		Код изделия
Набор для соединительных аксессуаров	Стандарт	3819 9120
Набор для соединительных аксессуаров	Монтаж на двери	3829 9120

Характеристики реле

	Рабочий ток реле I_c(A)
Ток (A)	AC-15	DC-13
63 ... 1250	2,5 A	0,2

acces_319_a

Версия с 1 светодиодом

acces_310_a

Версия с 3 светодиодами

Важная информация

Для непосредственного монтажа с размером корпуса 16 и номинальным током 400 А, помимо устройства FMD необходимо заказать комплект для технического обслуживания, код изделия 3999 0000.

Клеммы

Использование

Подсоединение медных кабелей к клеммам (без кабельных наконечников).

Коды изделий

Номинальный ток не более (А)	Размер корпуса	Кол-во полюсов	Код изделия
CD 25 … 63	0 - 12	2 / 3 / 4 пол.	встроенный
100 - 160	13/14	3 пол.	5400 3016
100 - 160	13/14	4 пол.	5400 4016
250	15	3 пол.	5400 3025
250	15	4 пол.	5400 4025
400	16	3 пол.	5400 3040
400	16	4 пол.	5400 4040

Соединения

Ток (A)	Сечение кабеля: гибкий (мм²)	Сечение кабеля: жесткий (мм²)	Ширина гибкой шины (мм)	Без изоляции (мм)
100 - 160	16 - 95	16 - 95	13	22
250	16 - 185	16 -1895	18	27
400	50 - 240	50 - 300	20	34

Габаритные размеры

Ток (A)	A	A1	C	R	ØX	X1	Z
100 - 160	47,5	22,5	25	20	8,5	M12	10
250	62	31,5	31,5	25	10,5	M16	14
400	71,5	32	38	32	10,5	M20	15

acces_053_a_1_cat

acces_091_a_1_x_cat

acces_092_a_1_x_cat

Система запирания рукоятки ключом

Использование

Блокировка в положении 0 при прямом, фронтальном или правостороннем управлении:

с помощью замка (не поставляется) для прямого управления справа: встроено в рукоятку,

использование блокиратора (не поставляется): управление справа или фронтальное от 50 до 1250 A, установлено на заводе;
с помощью замка (не поставляется) для выносного управления.

Блокировка с помощью замка RONIS EL 11 AP (не поставляется)
Ток (A)	Размер корпуса	Управление	Рисунок №	Код изделия
CD 25 … 1250	0 - 18	выносное фронтальное управление	2	1499 7701
50 - 63	1/2	прямое управление	1	3629 7903
100 - 400	3 …6	прямое управление	1	3629 7913
630 - 1250	17 - 18	прямое управление		3829 7923

Блокировка с помощью замка CASTELL типа К (не поставляется)
Ток (A)	Размер корпуса	Управление	Рисунок №	Код изделия
CD 25 … 1250	0 - 18	выносное управление спереди	3	1499 7702

Блокировка с помощью замка CASTELL типа FS (не поставляется)
Ток (A)	Размер корпуса	Управление	Рисунок №	Код изделия
CD 25 … 1250	0 - 18	выносное управление спереди	3	1499 7703

Блокировка с помощью XOP (не поставляется
Ток (A)	Размер корпуса	Управление	Код изделия
CD 25 … 1250	0 - 18	выносное фронтальное управление	1499 7702

acces_042_a_1_x_cat

Рис. 1

acces_158_a_1_x_cat

Рис. 2

acces_157_a_1_x_cat

Рис. 3

Этикетка

Использование

Самоклеющаяся этикетка позволяет осуществлять идентификацию устройств.

Габаритные размеры Ш x В (мм)	На заказ кратно	Код изделия
18 x 13	50	7769 9999

acces_044

Общий каталог 2019 - 2020 гг.

Характеристики в соответствии с IEC 60947-3

25 при 125 A

Тепловой ток I_th при 40 °C		CD 25 A	CD 32 A	CD 32 A	50 A	63 A	100 A	125 A	125 A
Размер предохранителя NFC/DIN		10 x 38	10 x 38	14 x 51	14 x 51	00C	22 x 58	22 x 58	00
Размер корпуса для прямого управления		0	0	0	1	2	3	3	3
Размер корпуса для выносного фронтального управления и сбоку		0	0	0	11	12	13	13	13
Номинальное напряжение изоляции U_i (В)		800	800	800	800	800	800	800	800
Номинальное импульсное выдерживаемое напряжение U_имп. (кВ)		8	8	8	8	8	8	8	8
Потери активной мощности на каждом полюсе при номинальном токе (без предохранителя), Вт/полюс		0,7	1,3	1,3	2,5	4,4	6	7	8
Макс. утечка тока через предохранитель NF/DIN (Вт/полюс)		2,3	3,3	3,3	4,6	6	9	11	12
Номинальные рабочие токи I_e (A)
Номинальное напряжение	Категория применения	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 В AC	AC-22 A/AC-22 B	25/25	32/32	32/32	50/50	63/63	100/100	125/125	125/125
400 В AC	AC-23 A/AC-23 B	25/25	32/32	32/32	50/50	63/63	100/100	125/125	125/125
690 В AC	AC-22 A/AC-22 B	25/25	32/32	32/32	50/50	63/63	100⁽²⁾/100⁽²⁾	125⁽²⁾/125⁽²⁾	125⁽²⁾/125⁽²⁾
690 В AC	AC-23 A/AC-23 B	25/25	32/32	32/32	50/50	63/63	100⁽²⁾/100⁽²⁾	100⁽²⁾/100⁽²⁾	100⁽²⁾/100⁽²⁾
220 В DC	DC-20 A/DC-20 B	25/25	32/32	32/32	50/50	63/63	100/100	125/125	125/125
220 В DC	DC-21 A/DC-21 B	25/25	32/32	32/32	50/50	63/63	100/100	125/125	125/125
220 В DC	DC-22 A/DC-22 B		-/32		50/50	63/63	100/100	125/125	125/125
220 В DC	DC-23 A/DC-23 B	-/25⁽³⁾	-/25⁽³⁾	-/25⁽³⁾	40/40	40/40	100/100	100/100	100/100
440 В DC	DC-20 A/DC-20 B	25/25	32/32	32/32	50/50	63/63	100/100	125/125	125/125
440 В DC	DC-21 A/DC-21 B				50⁽⁴⁾/50⁽⁴⁾	63⁽⁴⁾/63⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾
440 В DC	DC-22 A/DC-22 B				50⁽⁴⁾/50⁽⁴⁾	63⁽⁴⁾/63⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾
440 В DC	DC-23 A/DC-23 B				40⁽⁴⁾/40⁽⁴⁾	40⁽⁴⁾/40⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾
Рабочая мощность в AC-23 (кВт)
При 400 В AC без разрыва дополнительного контакта⁽¹⁾⁽⁵⁾		11/11	15/15	15/15	25/25	30/30	51/51	63/63	63/63
При 690 В AC без разрыва дополнительного контакта⁽¹⁾⁽⁵⁾		22/22	25/25	25/25	45/45	55/55	90/90	90/90	90/90
Реактивная мощность (квар)
При 400 В AC⁽⁵⁾		11	15	15	23	28	45	55	55
Стойкость к короткому замыканию с использованием предохранителя gG DIN
Ожидаемый ток короткого замыкания (кА, среднеквадратичное значение)⁽⁵⁾		100	100	100	100	100	100	100	100
Номинальный ток предохранителя (A)⁽⁵⁾		25	32	32	50	63	100	125	125
Работа в режиме короткого замыкания (только выключатель)
Номинальное пиковое значение допустимого тока (кА, пиковое)⁽⁶⁾		5,5	5,5	5,5	7,6	10,6	20	20	20
Соединение
Минимальное сечение медного кабеля (мм²)		2,5	2,5	2,5	6	10	25	35	35
Максимальное сечение медного кабеля (мм²)		16	16	16	25	25	95	95	95
Максимальная ширина шины (мм)							20	20	20
Мин. момент затяжки (Нм)		2	2	2	3	3	9	9	9
Механические характеристики
Срок службы (число рабочих циклов)		20 000	20 000	20 000	10 000	10 000	10 000	10 000	10 000
Рабочий момент (Нм)		4,1	4,1	4,1	8,7	8,7	9,7	9,7	10,2
Вес 3-полюсного устройства (кг)		0,48	0,48	0,50	0,80	1	1,5	1,5	1,5
Вес 4-полюсного устройства (кг)		0,50	0,50	0,52	1	1,3	2	2	2
Вес 1 полюса дополнительно (кг)					0,2	0,3	0,5	0,5	0,5
Расстояние между полюсами (мм)					27	32	36	36	36

(1) Категория с индексом A = частое использование / Категория с индексом B = нечастое использование.
(2) С клеммными крышками или межфазной перегородкой.
(2) 3-полюсное устройство с 2 полюсами последовательно на «+» и 1 полюс на «-».
(4) 4-полюсное устройство с 2 полюсами последовательно, согласно полярности.
(5) Значение мощности приведено только для информации, текущие значения варьируются в зависимости от производителя.
(6) Для номинального рабочего напряжения Ue = 400 В AC.

160 при 1250 A

Тепловой ток I_th при 40 °C		160 A	160 A	250 A	400 A	630 A	800 A	800 A	1250 A
Размер предохранителя NFC/DIN		00	0	1	2	3	3	4	4
Размер корпуса для прямого управления		3	4	5	6	17	17	18	18
Размер корпуса выключателя для фронтального и бокового управления		13	14	15	16	17	17	18	18
Номинальное напряжение изоляции U_i (В)		800	800	800	1000 (800*)	1000	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение U_имп. (кВ)		8	8	8	12 (8*)	12	12	12	12
Потери активной мощности на каждом полюсе при номинальном токе (без плавкой вставки), Вт/полюс		10	10	16	24	57	66	68	154
Макс. утечка тока через предохранитель NF/DIN (Вт/полюс)		12	15	23	33	61	65	70	110
Номинальные рабочие токи I_e (A)
Номинальное напряжение	Категория применения	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 В AC	AC-22 A/AC-22 B	160/160	160/160	250/250	400/400	630/630	800/800	800/800	1250/1250
400 В AC	AC-23 A/AC-23 B	160/160	160/160	250/250	400/400	630/630	800/800	800/800	1000/1250
690 В AC	AC-22 A/AC-22 B	160⁽²⁾/160⁽²⁾	160⁽²⁾/160⁽²⁾	250⁽²⁾/250⁽²⁾	400/400	500/630	800/800	800/800	800/1250
690 В AC	AC-23 A/AC-23 B	125⁽²⁾/125⁽²⁾	125⁽²⁾/125⁽²⁾	250⁽²⁾/250⁽²⁾	315/400	315/400	630/800	800/800	800/1250
220 В DC	DC-20 A/DC-20 B	160/160	160/160	250/250	400/400	630/630	800/800	800/800	1250/1250
220 В DC	DC-21 A/DC-21 B	160/160	160/160	250/250	315/315	630/630	800/800	800/800	1250/1250
220 В DC	DC-22 A/DC-22 B	160/160	160/160	250/250	315/315	315/630	800/800	800/800	1250/1250
220 В DC	DC-23 A/DC-23 B	125/125	125/125	200/200	250/315	400/630	800/800	800/800	1250/1250
440 В DC	DC-20 A/DC-20 B	160/160	160/160	250/250	400/400	400/630	800/800	800/800	1250/1250
440 В DC	DC-21 A/DC-21 B	160⁽³⁾/160⁽³⁾	160⁽³⁾/160⁽³⁾	250⁽³⁾/250⁽³⁾	315/315	400/630⁽³⁾	800/800	800/800	1250/1250
440 В DC	DC-22 A/DC-22 B	160⁽³⁾/160⁽³⁾	160⁽³⁾/160⁽³⁾	250⁽³⁾/250⁽³⁾	315⁽³⁾/315⁽³⁾	400/630⁽³⁾	800⁽³⁾/800⁽³⁾	800/800	1250⁽³⁾/1250⁽³⁾
440 В DC	DC-23 A/DC-23 B	125⁽³⁾/125⁽³⁾	125⁽³⁾/125⁽³⁾	200⁽³⁾/200⁽³⁾	250⁽³⁾/315⁽³⁾	400/630⁽³⁾	800⁽³⁾/800⁽³⁾	800⁽³⁾/800⁽³⁾	1000⁽³⁾/1000⁽³⁾
Рабочая мощность в AC-23 (кВт)
При 400 В AC без разрыва дополнительного контакта⁽¹⁾⁽⁴⁾		80/80	80/80	132/132	220/220	355/355	450/450	450/450	560/560
При 690 В AC без разрыва дополнительного контакта⁽¹⁾⁽⁴⁾		110/110	110/110	220/220	220/295	295/400	400/400	400/400	400/475
Реактивная мощность (квар)
При 400 В AC⁽⁴⁾		75	75	115	185	290	365	355	460
Ток, выдерживаемый при коротком замыкании с использованием предохранителя gG DIN
Ожидаемый ток короткого замыкания (кА, среднеквадратичное значение)⁽⁵⁾		50	100	100	100 (80*)	100	100	100	100
Номинальный ток предохранителя (A)⁽⁵⁾		160	160	250	400	630	800	800	1250
Работа в режиме короткого замыкания (только выключатель)
Номинальное пиковое значение допустимого тока (кА, пиковое)⁽⁵⁾		20	22,7	32,5	40	70	80	80	90
Соединение
Минимальное сечение медного кабеля (мм²)		35	50	95	185	2 x 150	2 x 185
Максимальное сечение медного кабеля (мм²)		95	95	240	240	2 x 300	2 x 300	4 x 185	4 x 185
Максимальная ширина шины (мм)		20	20	32	45	63	63	80	80
Мин. момент затяжки (Нм)		9	9	20	20	40	40	40	40
Механические характеристики
Срок службы (число рабочих циклов)		10 000	10 000	10 000	10 000	8 000	8 000	5 000	5 000
Рабочий момент (Нм)		10,2	9,7	13	17	56	57	62	62
Вес 3-полюсного устройства (кг)		1,8	1,8	3,2	4,8	16	17	25	25
Вес 4-полюсного устройства (кг)		2,3	2,3	4,5	6,1	20	21,5	30	30
Вес 1 пол. дополн. (кг)		0,5	0,5	1,3	1,3			3	3
Наклон корпуса (мм)		36	50	60	66	94	94	120	120

* Fuserbloc 400 A для прямого управления
(1) Категория с индексом A = частое использование / Категория с индексом B = нечастое использование.
(2) С клеммными крышками или межфазной перегородкой.
(3) 4-полюсное устройство с 2 полюсами последовательно, согласно полярности.
(4) Значение мощности приведено только для информации, текущие значения варьируются в зависимости от производителя.
(5) Для номинального рабочего напряжения Ue = 400 В AC.

Габаритные размеры - прямое управление

25 A (размер 10 x 38)

fuser_138_c_1_x_cat

32 A (размер 14 x 51)

fuser_148_c_1_x_cat

от 50 до 400 А

fusom_049_f_1_x_cat

Защитный экран, блокируемый в положении I
1 или 2 вспомогательных контакта типа DDMM
1 или 2 вспомогательных контакта типа А

Ток (A)	Размер предохранителя	Размер корпуса	Габаритные размеры			Клеммные крышки				Корпус				Монтаж выключателя			Соединение
Ток (A)	Размер предохранителя	Размер корпуса	A 3 P.	A 4 P.	C	AB 3 P.	AB 4 P.	AC	AD	B	J	DA	DB	N	R	S	T	U	W	Y	Z	AA	BA
50	14 x 51	1	118	145	134					87	33,5			106	5,4	6,5	27					118
63	00C	2	133	165	134					116	36	159	145	106	5,4	6,5	32					118
100	22 x 58	3	150	186	173	108	144	268	44	116	38			127	5,4		36	20	8,5	2,5	19,5	162	141
125	22 x 58	3	150	186	173	108	144	268	44	116	38			127	5,4		36	20	8,5	2,5	19,5	162	141
125	00	3	150	186	173	108	144	268	44	126	38	141	193	127	5,4		36	20	8,5	2,5	19,5	162	141
160	00	3	150	186	173	108	144	268	44	126	38	141	189	127	5,4		36	20	8,5	2,5	19,5	162	141
160	0	3	192	242	173	136	172	268	44	136	45	174	229	140	5,4		50	20	8,5	2,5	19,5	162	141
250	1	5	253	113	173	180	240	345	65	146	81	185	251	162	6,4		60	32	11	2,5	19,5	195	166
400	2	6	271	337	173	192	258	355	65	149	86	200	260	172	6,4		66	50	11	3	20	205	175

Габаритные размеры - выносное управление

от 25 до 32 A (размер 10 x 38)

Выносное фронтальное управление

fuser_291_d_1_x_cat

Выносное управление сбоку

fuser_294_c_1_x_cat

С 1 вспомогательным контактом типа U: 130 мм.
С 2 вспомогательными контактами типа U: 155 мм.

32 A (размер 14 x 51)

Выносное фронтальное управление

fuser_292_d_1_x_cat

Выносное управление сбоку

fuser_295_c_1_x_cat

С 1 вспомогательным контактом типа U: 130 мм.
С 2 вспомогательными контактами типа U: 155 мм.

от 50 до 250 А

Положение TEST.
Подключение сзади (дополнительно).
1 или 2 вспомогательных контакта НО/НЗ типа DDMM.
1 - 8 вспомогательных контактов НО/НЗ с предварительным разъединением.
Клеммная крышка.

fuser_138_c_1_x_cat

Ток (A)	Размер предохранителя	Размер корпуса	Габаритные размеры	Клеммные крышки	Корпус								Монтаж выключателя				Соединение
Ток (A)	Размер предохранителя	Размер корпуса	E мин	AC	F 3 P.	F 4 P.	B	J	J1	BC	DA	DB	M	N	I	R	T	T1	U	W	Y	Z	AA	BA	B	AC
50	14 x 51	11	100		121	148	87	45	18	70	85	153	27	106	31	6	27	59	12	6,2	2		118		15	6
63	00C	12	125		136	168	116	50	18	70	159	145	32	106	36	5,4	32	59	12	6,2	2		118		15	6
100	22x58	13	135	268	148	184	116	54	18	125	141	187	36	127	40	5,4	36	62	20	8,5	2,5	19,5	162	141	41	8
125	22x58	13	135	268	148	184	116	54	18	125	141	179	36	127	40	5,4	36	62	20	8,5	2,5	19,5	162	141	41	8
125	00	13	135	268	148	184	126	54	18	125	141	193	36	127	40	5,4	36	62	20	8,5	2,5	19,5	162	141	41	8
160	00	13	135	268	148	184	126	54	18	125	141	193	36	127	40	5,4	36	62	20	8,5	2,5	19,5	162	141	41	8
160	0	14	145	268	190	240	136	64	18	125	174	229	50	140	54	5,4	50	62	20	8,5	2,5	19,5	162	141	41	8
250	1	15	154	345	234	294	146	86	25	125	185	251	60	162	64	6,4	60	84	32	11	2,5	19,5	195	166	52	17

400 A

fuser_733_a_1_x_cat

Габаритные размеры для прямого и выносного управления

630 при 1250 A

fuser_138_c_1_x_cat

Ручка для корпуса размером 17.
Ручка для корпуса размером 18.
Клеммы для корпуса размером 18.
Клеммная крышка.

Ток (A)	Размер предохранителя	Размер корпуса	Габаритные размеры	Корпус					Монтаж выключателя		Соединение		Клеммные крышки
Ток (A)	Размер предохранителя	Размер корпуса	E мин	A 3 P.	A 4 P.	B	DA	DB	M 3 P.	M 4 P.	T	U	AB
630	3	17	265	364	458	250	300	380	284	378	94	51	65
800	3	17	265	364	458	250	300	380	284	378	94	51	65
800	4	18	304	442	562	289	355	295	362	482	120	77	88
CD 1250	4	18	304	442	562	289	355	295	362	482	120	77	88

Размеры для выносных ручек

25 при 32 A

Тип рукоятки	Прямое фронтальное управление		Боковое управление

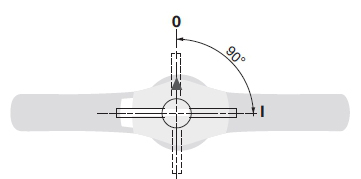

Тип рукоятки	Направление поворота	Высверливание двери	Направление поворота	Высверливание двери
Тип S1 Размер корпуса 0 poign_051_a_1_gb_cat

от 50 до 400 А

Тип рукоятки	Прямое фронтальное управление		Боковое управление
Тип рукоятки	Направление поворота	Высверливание двери	Направление поворота	Высверливание двери
Тип S2 Размер корпуса 11-16 poign_052_a_1_gb

630 при 800 A

Тип рукоятки	Прямое фронтальное управление		Боковое управление
Тип рукоятки	Направление поворота	Высверливание двери	Направление поворота	Высверливание двери
Тип S3 Размер корпуса 17 poign_053_a_1_gb

800 при 1250 A

Тип рукоятки	Прямое фронтальное управление	Боковое управление
Тип рукоятки	Направление поворота	Направление поворота	Высверливание двери
Тип S3 Размер корпуса 0
Тип S4 Размер корпуса 18 poign_054_a_1_gb

FUSERBLOC 630 - 1250 A

FUSERBLOC Рубильники с предохранителями

Рубильники для систем постоянного тока и систем на фотоэлектрических элементах

для промышленных предохранителей до 1250 А

Функция

Преимущества

Повышенная безопасность

Высокая отключающая способность

Повышенная безопасность

Индивидуальные решения

Решение для

Преимущества

Расширенный ассортимент

Соответствие стандартам

Утверждения и свидетельства(1)

Что необходимо знать

Коды изделий

NFC и DIN - Прямое управление от 25 до 125 A

Коды изделий

NFC и DIN - Прямое управление от 25 до 125 A

NFC и DIN - Прямое управление 630 - 1250 A

NFC и DIN - выносное фронтальное управление и справа от 25 до 125 A

NFC и DIN - Выносное фронтальное управление и справа от 160 до 1250 A

Аксессуары

Ручка прямого управления

Ручка выносного фронтального управления

Управление выносной ручкой справа

Ручка выносного фронтального управления с металлическим фиксатором

Переходник для ручки типа S

Использование

Габаритные размеры

Крышка ручки типа S альтернативного цвета

Использование

Комплект для монтажа на панели

Использование

Ручка для комплекта монтажа на панели

Держатель штанги для выносного управления спереди

Использование

Направляющая штанги для выносного управления

Использование

Штанга для ручки выносного фронтального управления

Использование

Размер X (мм) для FUSERBLOC NFC и DIN

Штанга для выносного управления сбоку

Использование

Встроенная неразрывная нейтраль

Использование

Модуль разрывной нейтрали

Неразрывная нейтраль

Вспомогательные контакты типа А

Использование

Подсоединение контрольных цепей

Электрические характеристики

Коды изделий

Характеристики

Вспомогательные контакты типа U(1)

Использование

Подсоединение контрольных цепей

Коды изделий

Характеристики

Вспомогательные контакты типа S и типа ST

Использование

Электрический принцип

Подключение

Механические характеристики

Коды изделий

Характеристики

Важная информация

Блокировка крышки предохранителя

Использование

Клеммные крышки

Использование

Вспомогательный контакт типа DDMM

Использование

Электрический принцип

Подсоединение контрольных цепей

Механические характеристики

Вспомогательный контакт типа DDMM

Характеристики

Электронная индикация срабатывания предохранителя (FMD)

Утверждения и свидетельства⁽¹⁾

Вспомогательные контакты типа U⁽¹⁾
