ATyS C20/C30/C40

ATyS C20 / C30 / C40

Реле контроля

ATYS_451_A

Контроллер ATyS C20

ATYS_448_B

Контроллер ATyS C30

ATYS_599_C

Контроллер ATyS C40

Функция

ATyS C20/C30/C40 — это модульные реле управления. Они обеспечивают автоматическое управление реверсивными рубильниками с дистанционным управлением, ATyS, ATyS S и ATys M, а также контакторами, автоматическими выключателями или другими переключателями с электроприводом.

Общие характеристики

ATyS C20/C30

  • Входы для информации о положении дополнительного контакта.
  • Измерение 3U в сети 1 и 1U в сети 2.
  • 2 программируемых входа для следующих функций: проверка под нагрузкой/без нагрузки, ручное обратное переключение, выбор приоритета сети.
  • До 2 программируемых выходов для следующих функций: информация о доступности источника и управление автоматическим выключателем.
  • 1 релейный выход для управления генераторной установкой.
  • Удаленные интерфейсы D10 или D20 доступны для передачи данных или установки на лицевую панель (только в версии C30).

ATyS C40

  • Контроллер для двух генераторных установок с резервным циклом (стандартный цикл).
  • Измерение 1U и F на каждом источнике - генераторная установка 1 и генераторная установка 2.
  • 3 программируемых входа для следующих функций: проверка под нагрузкой/без нагрузки, ручное обратное переключение, выбор приоритета сети.
  • 1 программируемый выход для следующих функций: информация о доступности источника и управление автоматическим выключателем.
  • 2 управляющих контакта генераторной установки (Ген1 и Ген2).

Преимущества

Вспомогательный источник питания

Доступны две версии ATyS C30. Одна версия с питанием переменного тока через измерительные входы и другая — с питанием постоянного тока.

Модульное устройство

ATyS C20, C30 и C40 представляют собой модульные устройства (6 модулей, ширина 105 мм), которые можно устанавливать на DIN-рейку.

Расширенная совместимость при использовании

Устройство используется с реверсивными рубильниками марки Socomec или переключателями, в которых применяются идентичные технологии. Изделие также совместимо с технологиями контакторов и автоматических выключателей.

Конфигурации

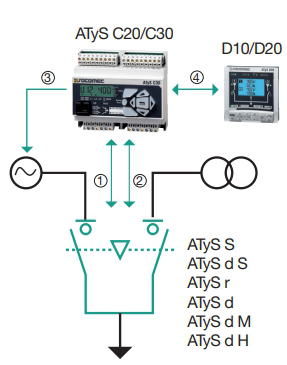

ATyS C20/C30:
Сферы применения: сеть/сеть и сеть/генераторная установка

atys_149_k_1_x_cat
  1. Измерение и электропитание
  2. Контроль и информация о положении
  3. Управление запуском / отключением генераторной установки
  4. Подключение дисплея / интерфейса ATyS (только в версии C30)

ATyS C40:
Сферы применения: генераторная установка / генераторная установка

atys_566_g_1_x_cat
  • 1 и 1'. Измерение 1U и F для каждой генераторной установки
  • 2. Контроль и информация о положении
  • 3 и 3'. Управление «запуском / отключением» генераторной установки
  • 4. Внешняя команда «запуска / отключения» для основного цикла
  • 5. Источник питания постоянного тока

Электрические характеристики

Питается от измеряемой цепи 110 … 400 В AC
Источник питания постоянного тока 9 … 30 В DC
Диапазон измерения 110-400 В AC / ± 10%
Частота 50/60 Гц
Точность ± 1%

Клеммы

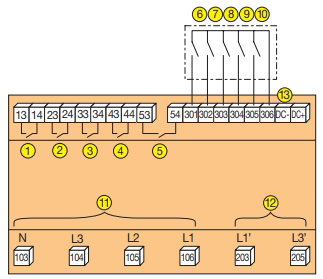

ATyS C20/C30

atys_418_c_1_x_cat
  • 1. Управление запуском / отключением генераторной установки
  • 2. Команда переключения на ввод 1
  • 3. Команда переключения на ввод 2
  • 4. O1: программируемый выход
  • 5. O2: программируемый выход
  • 6. AC1: дополнительный контакт положения ввода 1
  • 7. AC0: дополнительный контакт положения 0
  • 8. AC2: дополнительный контакт положения ввода 2
  • 9. I1: программируемый вход
  • 10. I2: программируемый вход
  • 11. Источник 1: Измерение сети 3 U и электропитание
  • 12. Источник 2: Измерение сети 1 U и электропитание
  • 13. Источник питания 9-30 В DC (версия 1599 3031)

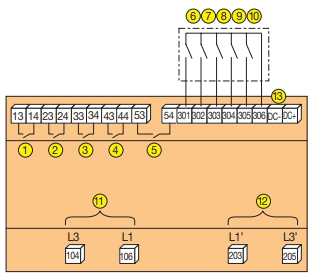

ATyS C40

atys_567_b_1_x_cat
  • 1. Управление запуском / отключением генераторной установки G1
  • 2. Команда переключения на ввод 1
  • 3. Команда переключения на ввод 2
  • 4. O1: программируемый выход
  • 5. Управление запуском / отключением генераторной установки G2
  • 6. AC1: дополнительный контакт положения ввода 1
  • 7. I3: программируемый вход
  • 8. AC2: дополнительный контакт положения ввода 2
  • 9. I1: программируемый вход
  • 10. I2: программируемый вход
  • 11. Генераторная установка G1: Измерение U1
  • 12. Генераторная установка G2: Измерение U1
  • 13. Источник питания 9-30 В DC

Коды изделий

Тип ATyS C20 ATyS C30 ATyS C40
Код изделия Код изделия Код изделия
Питается от измеряемой цепи 1599 3020 1599 3030
Источник питания постоянного тока   1599 3031 1599 3040
